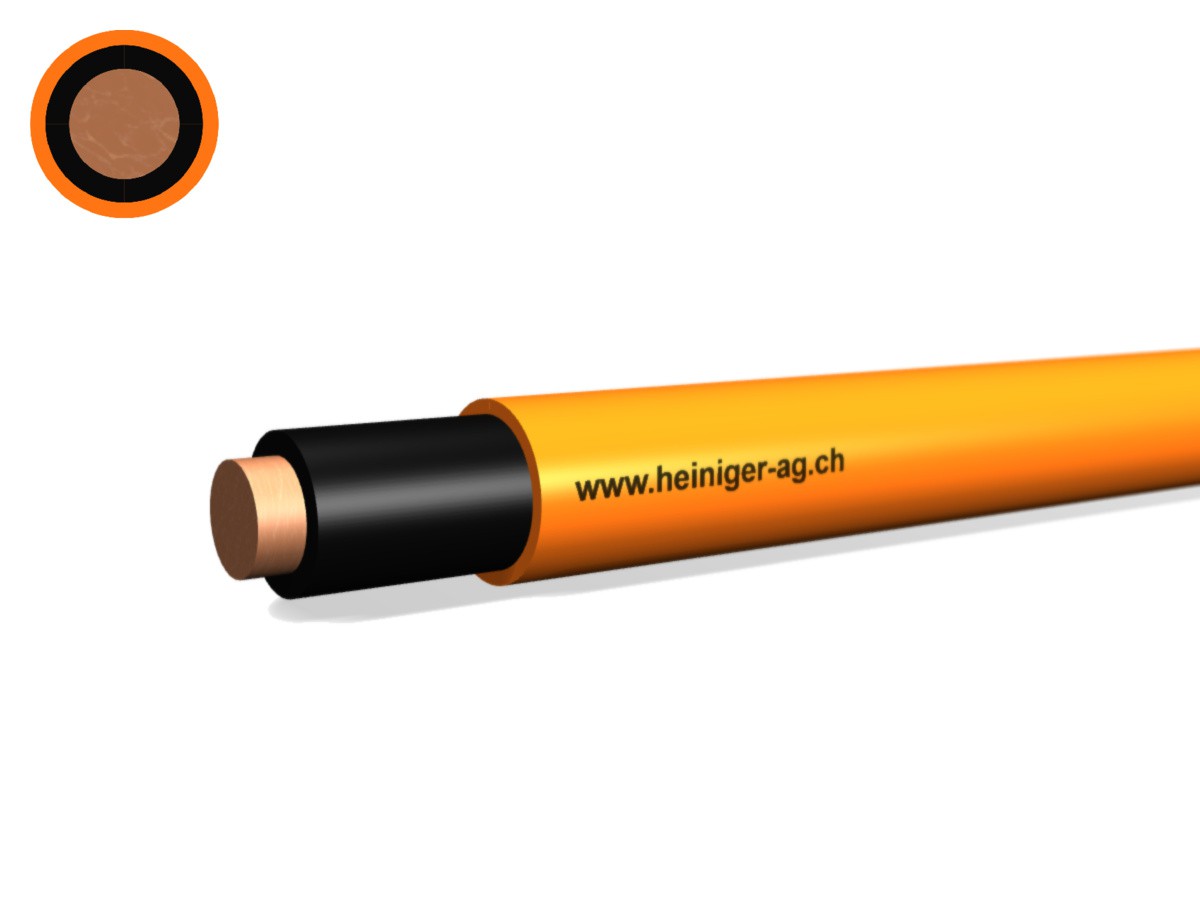

Sicherheitsk. FE180 E90 B2ca 1x70 L=sw
PYROFIL hal-frei flammwidrig or

Sicherheitsk. FE180 E90 B2ca 1x70 L=sw
PYROFIL hal-frei flammwidrig or

Fabrikat Dätwyler
(Bilder können vom Originalprodukt abweichen)
Durchmesser
16.1 mm
Gewicht
80.2 kg/100m
Artikel Nr.
120475102
E-Nr.
109875106

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Verwendungszweck
    Verwendungszweck

    Sicherheitskabel werden überall dort eingesetzt, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und
    Sachwerte notwendig ist und hohe Sicherheitsauflagen erfüllt werden müssen. Sie dürfen in Innenräumen verlegt werden. Bei der
    Verlegung im Freien muss ein Schutz gegen direkte Sonneneinstrahlung vorgesehen werden (Mantelfarbe orange). Die direkte
    Verlegung in Erde und Wasser ist nur unter Verwendung eines Schutzrohres erlaubt. Diese Kabel entsprechen den Anforderungen an den Funktionserhalt E90 nach DIN 4102-12. Der Funktionserhalt ist gewährleistet bei einer Betriebsspannung bis 400V. Halogenfrei.

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, nach IEC 60228

    Flammbarriere

    Keram-Hochleistungscompound

    Aderisolation

    Vernetztes Polymer

    Aderkennzeichnung

    CENELEC HD 308 S2

    Aussenmantel

    Halogenfreie Compound

    Mantelfarbe

    Orange

  • Elektrische Eigenschaften
    Leiteraufbau Kl.1/2

    19x2.12mm

    Leiterwiderstand

    0.268Ohm/km

    Nennspannung Uo

    600V

    Nennspannung U

    1000V

    Prüfspannung

    4000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    90°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -45°C

    Min. Umgebungstemperatur bewegt

    -5°C

    Brandlast (MJ/m)

    2.279

  • Mechanische Eigenschaften
    Kupfer Zahl

    672 kg/1000m

    Gewicht

    80.2 kg/100m

    Mindestbiegeradius bewegt

    15x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    15x Leitungsdurchmesser

    Durchmesser 16.1 mm
  • Normung
    Approbationen

    VDE

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1-2

    Halogenfreiheit

    IEC 60754-1/2

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034-1/-2

    Wärmefreisetzung, Brandentwicklung

    IEC 60332-3-22/-24 Cat. A/C

    Isolationserhalt

    IEC 60331-11/-21 (180 Minuten)

    Funktionserhalt (Abhängig von der Verlegeart)

    DIN 4102-12 (E90)

    ABP Nummer

    P-MPA-E-04-019

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Ja

Spezifikationen


Verwendungszweck
Verwendungszweck: Sicherheitskabel werden überall dort eingesetzt, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte notwendig ist und hohe Sicherheitsauflagen erfüllt werden müssen. Sie dürfen in Innenräumen verlegt werden. Bei der Verlegung im Freien muss ein Schutz gegen direkte Sonneneinstrahlung vorgesehen werden (Mantelfarbe orange). Die direkte Verlegung in Erde und Wasser ist nur unter Verwendung eines Schutzrohres erlaubt. Diese Kabel entsprechen den Anforderungen an den Funktionserhalt E90 nach DIN 4102-12. Der Funktionserhalt ist gewährleistet bei einer Betriebsspannung bis 400V. Halogenfrei.

Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, nach IEC 60228
Flammbarriere: Keram-Hochleistungscompound
Aderisolation: Vernetztes Polymer
Aderkennzeichnung: CENELEC HD 308 S2
Aussenmantel: Halogenfreie Compound
Mantelfarbe: Orange

Elektrische Eigenschaften
Leiteraufbau Kl.1/2: 19x2.12mm
Leiterwiderstand: 0.268Ohm/km
Nennspannung Uo: 600V
Nennspannung U: 1000V
Prüfspannung: 4000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 90°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -45°C
Min. Umgebungstemperatur bewegt: -5°C
Brandlast (MJ/m): 2.279

Mechanische Eigenschaften
Kupfer Zahl: 672 kg/1000m
Gewicht: 80.2 kg/100m
Mindestbiegeradius bewegt: 15x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 15x Leitungsdurchmesser
Durchmesser: 16.1 mm

Normung
Approbationen: VDE
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1-2
Halogenfreiheit: IEC 60754-1/2
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034-1/-2
Wärmefreisetzung, Brandentwicklung: IEC 60332-3-22/-24 Cat. A/C
Isolationserhalt: IEC 60331-11/-21 (180 Minuten)
Funktionserhalt (Abhängig von der Verlegeart): DIN 4102-12 (E90)
ABP Nummer: P-MPA-E-04-019
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Ja
