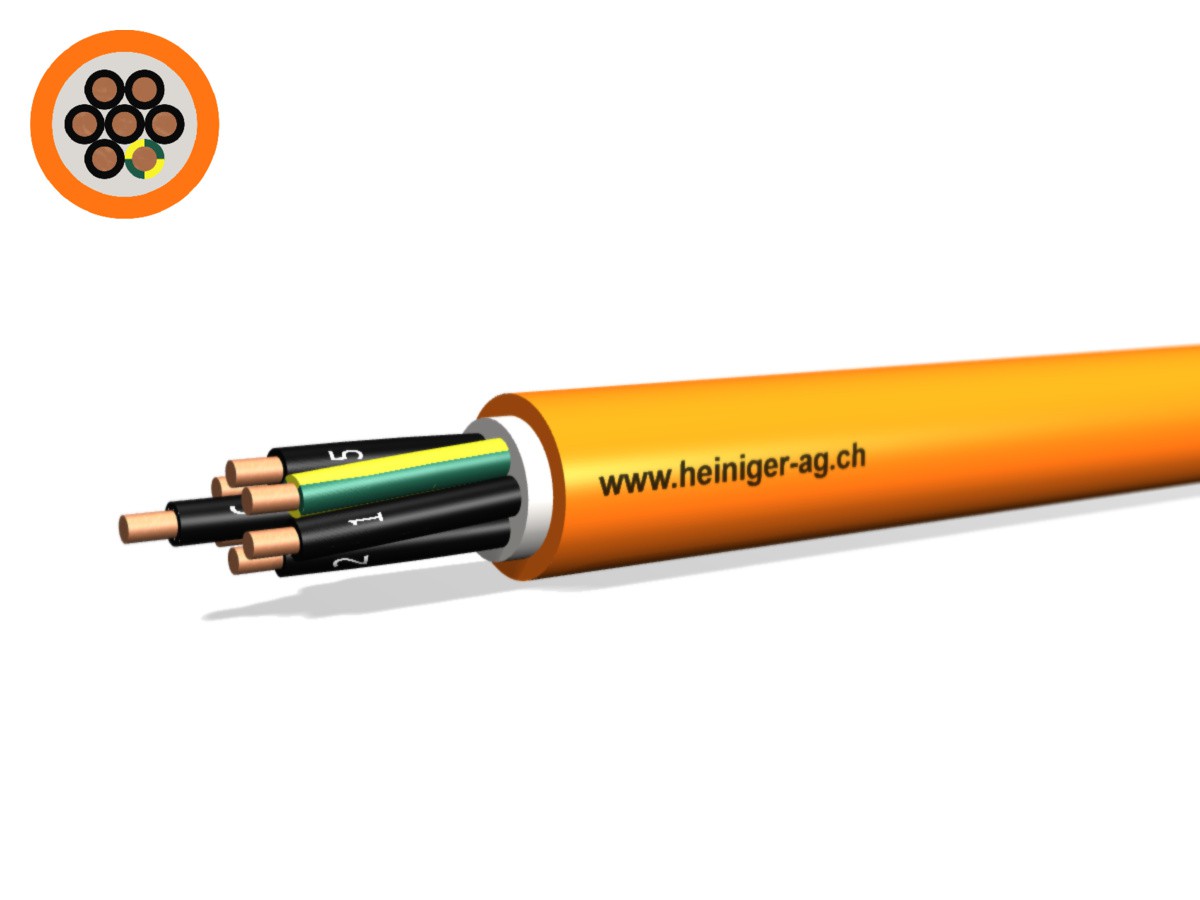

(Bilder können vom Originalprodukt abweichen)
Sicherheitsk. FE180 E90 B2ca 7x4 LPE
PYROFIL hal-frei flammwidrig or
:strip_icc():strip_exif():icc()/Logos/ce_logo.jpg){kind=logo}
:strip_icc():strip_exif():icc()/Logos/b2ca_logo.jpg){kind=logo}
|
Durchmesser
17.1 mm
|
Gewicht
56.1 kg/100m
|
|
Artikel Nr.
120430732
|
E-Nr.
109730736
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | Sicherheitskabel werden überall dort eingesetzt, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte notwendig ist und hohe Sicherheitsauflagen erfüllt werden müssen. Sie dürfen in Innenräumen verlegt werden. Bei der Verlegung im Freien muss ein Schutz gegen direkte Sonneneinstrahlung vorgesehen werden (Mantelfarbe orange). Die direkte Verlegung in Erde und Wasser ist nur unter Verwendung eines Schutzrohres erlaubt. Diese Kabel entsprechen den Anforderungen an den Funktionserhalt E90 nach DIN 4102-12. Der Funktionserhalt ist gewährleistet bei einer Betriebsspannung bis 400V. Halogenfrei. |
Aufbaubeschreibung
| Flammbarriere: | Keram-Hochleistungscompound |
| Leiteraufbau: | Kupferleiter blank, nach IEC 60228 |
| Aderisolation: | Vernetztes Polymer |
| Aderkennzeichnung: | CENELEC HD 308 S2 |
| Verseilart: | Adern in konzentrischen Lagen verseilt |
| Gem. Aderumhüllung: | Halogenfreie Mischung |
| Aussenmantel: | Halogenfreie Compound |
| Mantelfarbe: | Orange |
Elektrische Eigenschaften
| Leiteraufbau Kl.1/2: | 1x2.25mm |
| Leiterwiderstand: | 4.61Ohm/km |
| Nennspannung Uo: | 600V |
| Nennspannung U: | 1000V |
| Prüfspannung: | 4000V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 90°C |
| Max. Leitertemperatur bewegt: | 50°C |
| Min. Umgebungstemperatur nicht bewegt: | -45°C |
| Min. Umgebungstemperatur bewegt: | -5°C |
| Brandlast (MJ/m): | 3.55 |
Mechanische Eigenschaften
| Kupfer Zahl: | 269 kg/1000m |
| Gewicht: | 56.1 kg/100m |
| Mindestbiegeradius bewegt: | 12x Leitungsdurchmesser |
| Mindestbiegeradius nicht bewegt: | 12x Leitungsdurchmesser |
| Durchmesser: | 17.1 |
Normung
| Flammwidrig: | IEC 60332-1-2 |
| Approbationen: | VDE |
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| Halogenfreiheit: | IEC 60754-1/2 |
| Keine korrosiven Gase: | IEC 60754-2 |
| Min. Rauchentwicklung: | IEC 61034-1/-2 |
| Wärmefreisetzung, Brandentwicklung: | IEC 60332-3-22/-24 Cat. A/C |
| Isolationserhalt: | IEC 60331-11/-21 (180 Minuten) |
| Funktionserhalt (Abhängig von der Verlegeart): | DIN 4102-12 (E90) |
| ABP Nummer: | P-MPA-E-04-019 |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Witterungsbeständigkeit: | Nicht UV-beständig |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Halogenfreiheit: | Ja |
