Steuerkabel Cca-flex 2x0.50 OZ gr
LiHH hal-frei 300/500V EN 50399

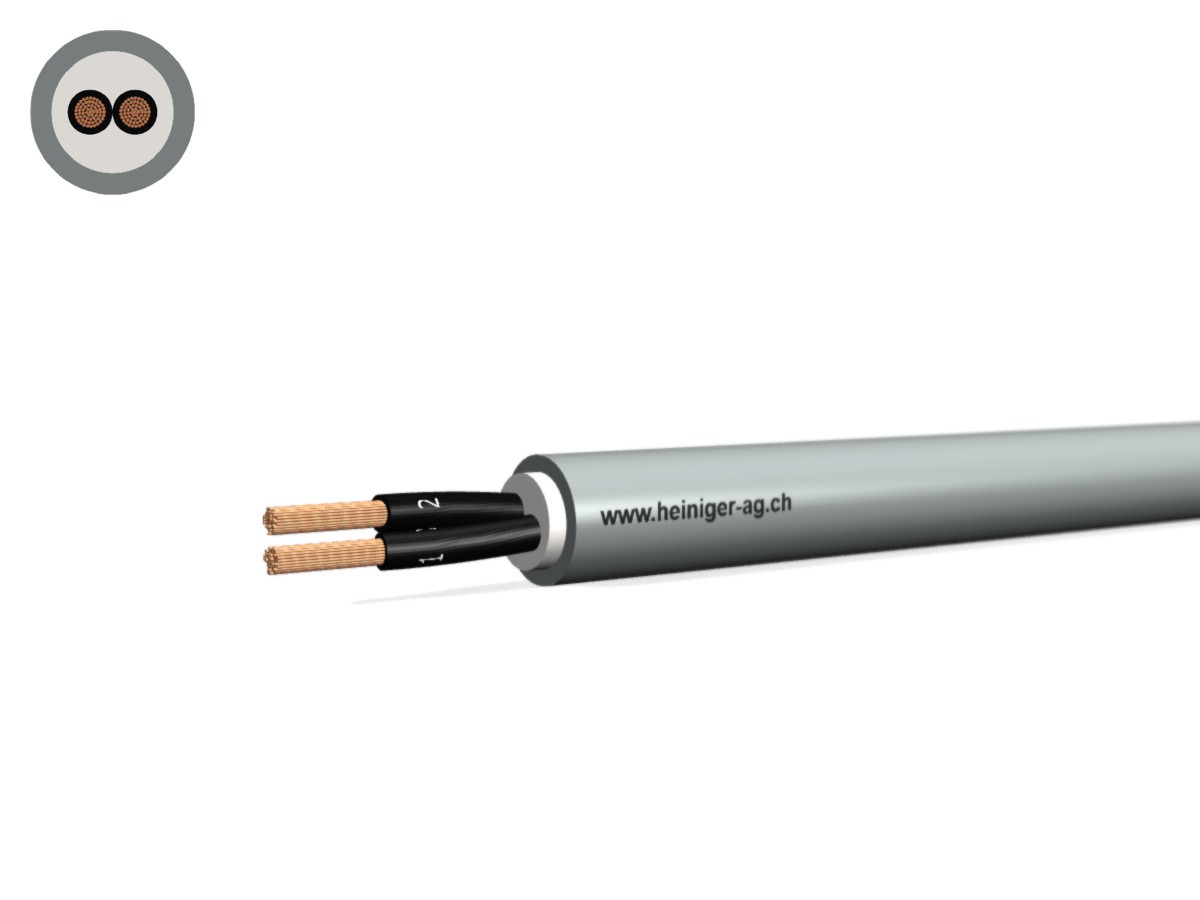

Steuerkabel Cca-flex 2x0.50 OZ gr
LiHH hal-frei 300/500V EN 50399

(Bilder können vom Originalprodukt abweichen)
Durchmesser
4.7 mm
Gewicht
3.3 kg/100m
Artikel Nr.
775830023
E-Nr.
117500293

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1/2

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034-2

    Wärmefreisetzung, Brandentwicklung

    EN 50399

    Brandklasse min.

    Cca (hoch)

    Rauchentwicklungsklasse (smoke)

    s1

    Abtropfverhaltensklasse (drop)

    d1

    Säureentwicklungsklasse (acidity)

    a1

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Ja

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation

    Halogenfreie Mischung

    Aderkennzeichnung

    Nummeriert

    Verseilart

    Adern in konzentrischen Lagen verseilt

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Grau

    Schutzleiter

    Ohne

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -30°C

    Min. Umgebungstemperatur bewegt

    -5°C

    Brandlast (MJ/m)

    0.4

  • Mechanische Eigenschaften
    Kupfer Zahl

    9.6 kg/1000m

    Gewicht

    3.3 kg/100m

    Mindestbiegeradius bewegt

    12.5x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    6x Leitungsdurchmesser

    Durchmesser

    4.7

  • Elektrische Eigenschaften
    Nennspannung Uo

    300V

    Nennspannung U

    500V

    Prüfspannung

    2000V

  • Verwendungszweck
    Verwendungszweck

    Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden beweglich oder festverlegt im Maschinen-, Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung und erzeugt keine toxischen und korrosiven Brandgase.
    Diese Kabel sind nicht für Installationen im Freien oder unterirdisch vorgesehen, sofern sie mit speziellen Schutzelementen gegen UV-Strahlung und direkten Wasserkontakt verlegt werden.

Spezifikationen


Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1/2
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034-2
Wärmefreisetzung, Brandentwicklung: EN 50399
Brandklasse min.: Cca (hoch)
Rauchentwicklungsklasse (smoke): s1
Abtropfverhaltensklasse (drop): d1
Säureentwicklungsklasse (acidity): a1
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Ja

Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation: Halogenfreie Mischung
Aderkennzeichnung: Nummeriert
Verseilart: Adern in konzentrischen Lagen verseilt
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Grau
Schutzleiter: Ohne

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -30°C
Min. Umgebungstemperatur bewegt: -5°C
Brandlast (MJ/m): 0.4

Mechanische Eigenschaften
Kupfer Zahl: 9.6 kg/1000m
Gewicht: 3.3 kg/100m
Mindestbiegeradius bewegt: 12.5x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 6x Leitungsdurchmesser
Durchmesser: 4.7

Elektrische Eigenschaften
Nennspannung Uo: 300V
Nennspannung U: 500V
Prüfspannung: 2000V

Verwendungszweck
Verwendungszweck: Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden beweglich oder festverlegt im Maschinen-, Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung und erzeugt keine toxischen und korrosiven Brandgase. Diese Kabel sind nicht für Installationen im Freien oder unterirdisch vorgesehen, sofern sie mit speziellen Schutzelementen gegen UV-Strahlung und direkten Wasserkontakt verlegt werden.
