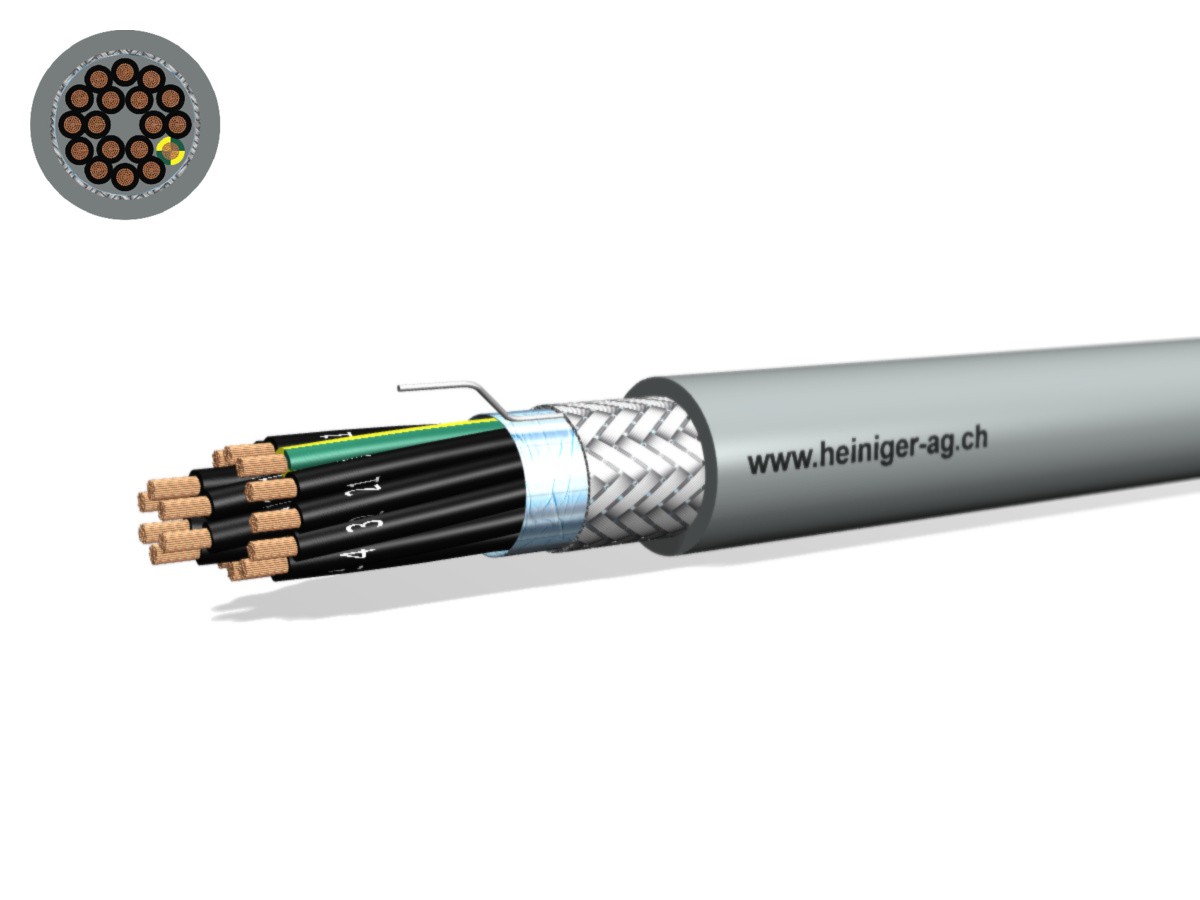

Steuerkabel Eca-flex C 18x2.50 JZ gr
LiH(St)CH hal-frei 0.6/1kV IEC 60332-3

Steuerkabel Eca-flex C 18x2.50 JZ gr
LiH(St)CH hal-frei 0.6/1kV IEC 60332-3

(Bilder können vom Originalprodukt abweichen)
Auslaufartikel
Durchmesser
21.4 mm
Gewicht
83.1 kg/100m
Artikel Nr.
779854183

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation

    Halogenfreie Mischung

    Aderkennzeichnung

    Nummeriert

    Verseilart

    Adern in konzentrischen Lagen verseilt

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Beilauflitze

    Kupfer verzinnt, nach VDE 0295 Kl.5

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Grau

    Schutzleiter

    Mit

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034

    Wärmefreisetzung, Brandentwicklung

    IEC 60332-3

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Ja

  • Mechanische Eigenschaften
    Kupfer Zahl

    518.8 kg/1000m

    Gewicht

    83.1 kg/100m

    Mindestbiegeradius bewegt

    10x Leitungsdurchmesser

    Durchmesser

    21.4

  • Elektrische Eigenschaften
    Leiteraufbau Kl.5

    50x0.25mm

    Leiterwiderstand Kl.5/Kl.6

    7.98Ohm/km

    Nennspannung Uo

    600V

    Nennspannung U

    1000V

    Prüfspannung

    4000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -30°C

  • Verwendungszweck
    Verwendungszweck

    Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden festverlegt im Maschinen-, Werkzeugmaschinen-
    und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen,
    Hebezügen und Fertigungsstrassen eingesetzt. Die Aluminium- und Kupfergeflechtsabschirmung schützt die Leitung in einem
    breiten Frequenzbereich vor elektromagnetischen Beeinflussungen. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung
    und erzeugt keine toxischen und korrosiven Brandgase.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation: Halogenfreie Mischung
Aderkennzeichnung: Nummeriert
Verseilart: Adern in konzentrischen Lagen verseilt
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Beilauflitze: Kupfer verzinnt, nach VDE 0295 Kl.5
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Grau
Schutzleiter: Mit

Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034
Wärmefreisetzung, Brandentwicklung: IEC 60332-3
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Ja

Mechanische Eigenschaften
Kupfer Zahl: 518.8 kg/1000m
Gewicht: 83.1 kg/100m
Mindestbiegeradius bewegt: 10x Leitungsdurchmesser
Durchmesser: 21.4

Elektrische Eigenschaften
Leiteraufbau Kl.5: 50x0.25mm
Leiterwiderstand Kl.5/Kl.6: 7.98Ohm/km
Nennspannung Uo: 600V
Nennspannung U: 1000V
Prüfspannung: 4000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -30°C

Verwendungszweck
Verwendungszweck: Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden festverlegt im Maschinen-, Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. Die Aluminium- und Kupfergeflechtsabschirmung schützt die Leitung in einem breiten Frequenzbereich vor elektromagnetischen Beeinflussungen. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung und erzeugt keine toxischen und korrosiven Brandgase.
