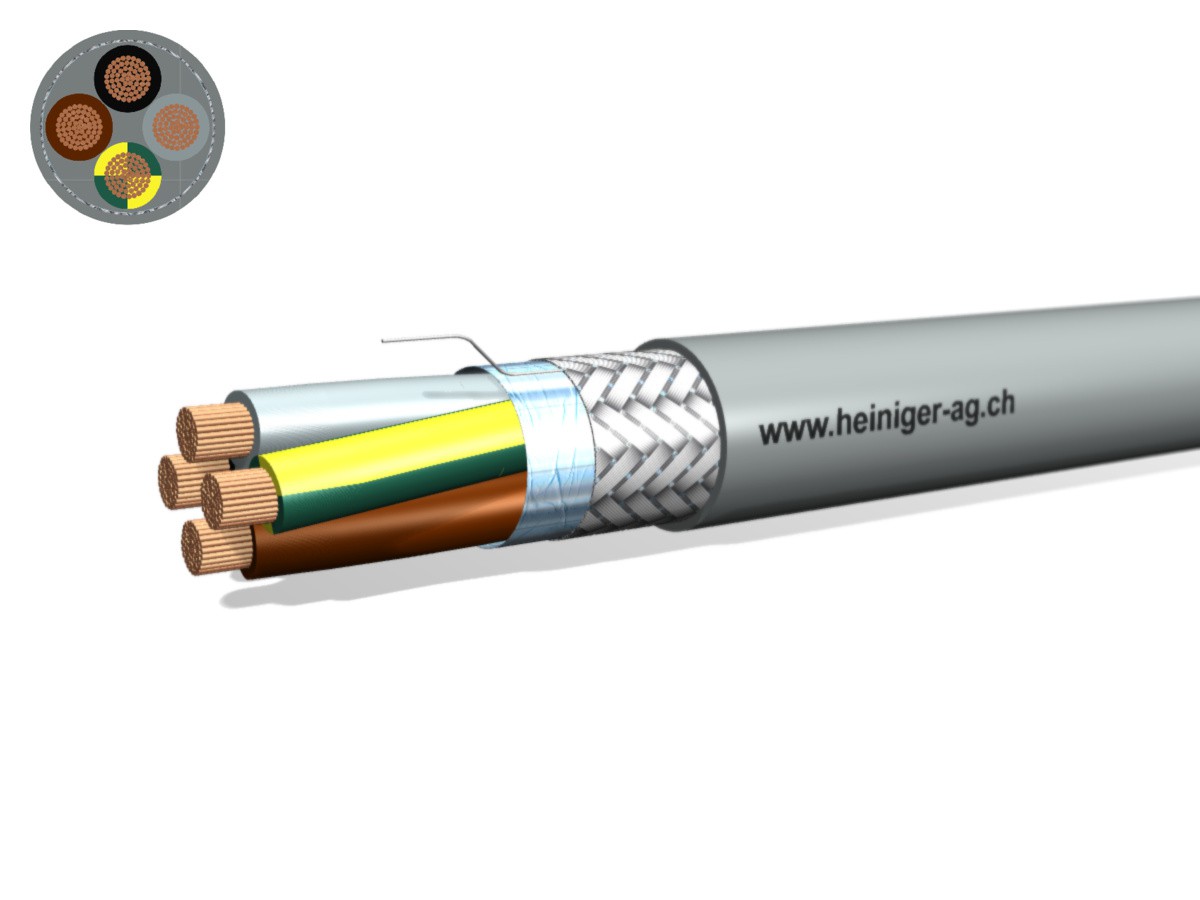

Steuerkabel Eca-flex C 4x70 JB gr
Li2X(St)CH hal-frei 0.6/1kV
:strip_icc():strip_exif():icc()/Logos/ce_logo.jpg){kind=logo}
:strip_icc():strip_exif():icc()/Logos/eca_logo.jpg){kind=logo}
:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/775824043_top.jpg "Steuerkabel Eca-flex C 4x70 JB gr - Li2X(St)CH hal-frei 0.6/1kV")
(Bilder können vom Originalprodukt abweichen)
|
Durchmesser
42.9 mm
|
Gewicht
363 kg/100m
|
|
Artikel Nr.
775829343
|
ELDAS®-Nr.
117460425
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Beschreibung
| Kurz-Beschreibung: | Aderfarben: gelb-grün, braun, schwarz, grau HD 308 S2 |
Verwendungszweck
| Verwendungszweck: | Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden festverlegt im Maschinen-, Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. Die Aluminium- und Kupfergeflechtsabschirmung schützt die Leitung in einem breiten Frequenzbereich vor elektromagnetischen Beeinflussungen. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung und erzeugt keine toxischen und korrosiven Brandgase. |
Aufbaubeschreibung
| Leiteraufbau: | Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5 |
| Aderisolation: | Vernetztes Polyethylen (XLPE) |
| Aderkennzeichnung: | CENELEC HD 308 S2 |
| Verseilart: | Adern in konzentrischen Lagen verseilt |
| Abschirmung: | Aluminiumfolie und Kupfergeflecht verzinnt |
| Bedeckung Kupfergeflecht: | ca. 85% |
| Aussenmantel: | Halogenfreie Compound |
| Mantelfarbe: | Grau |
| Schutzleiter: | Mit |
Elektrische Eigenschaften
| Nennspannung Uo: | 600V |
| Nennspannung U: | 1000V |
| Prüfspannung: | 4000V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 80°C |
| Max. Leitertemperatur bewegt: | 50°C |
| Min. Umgebungstemperatur nicht bewegt: | -40°C |
| Min. Umgebungstemperatur bewegt: | -30°C |
Mechanische Eigenschaften
| Kupfer Zahl: | 3'090 kg/1000m |
| Gewicht: | 363 kg/100m |
| Mindestbiegeradius bewegt: | 15x Leitungsdurchmesser |
| Mindestbiegeradius nicht bewegt: | 10x Leitungsdurchmesser |
| Durchmesser: | 42.9 mm |
| Querschnitt: | 70mm² |
Normung
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| Flammwidrig: | IEC 60332-1 |
| Halogenfreiheit: | IEC 60754-1/2 |
| Keine korrosiven Gase: | IEC 60754-2 |
| Min. Rauchentwicklung: | IEC 61034-2 |
| Wärmefreisetzung, Brandentwicklung: | EN 50399 |
| Brandklasse min.: | Eca (gering) |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Witterungsbeständigkeit: | Nicht UV-beständig |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Halogenfreiheit: | Ja |
