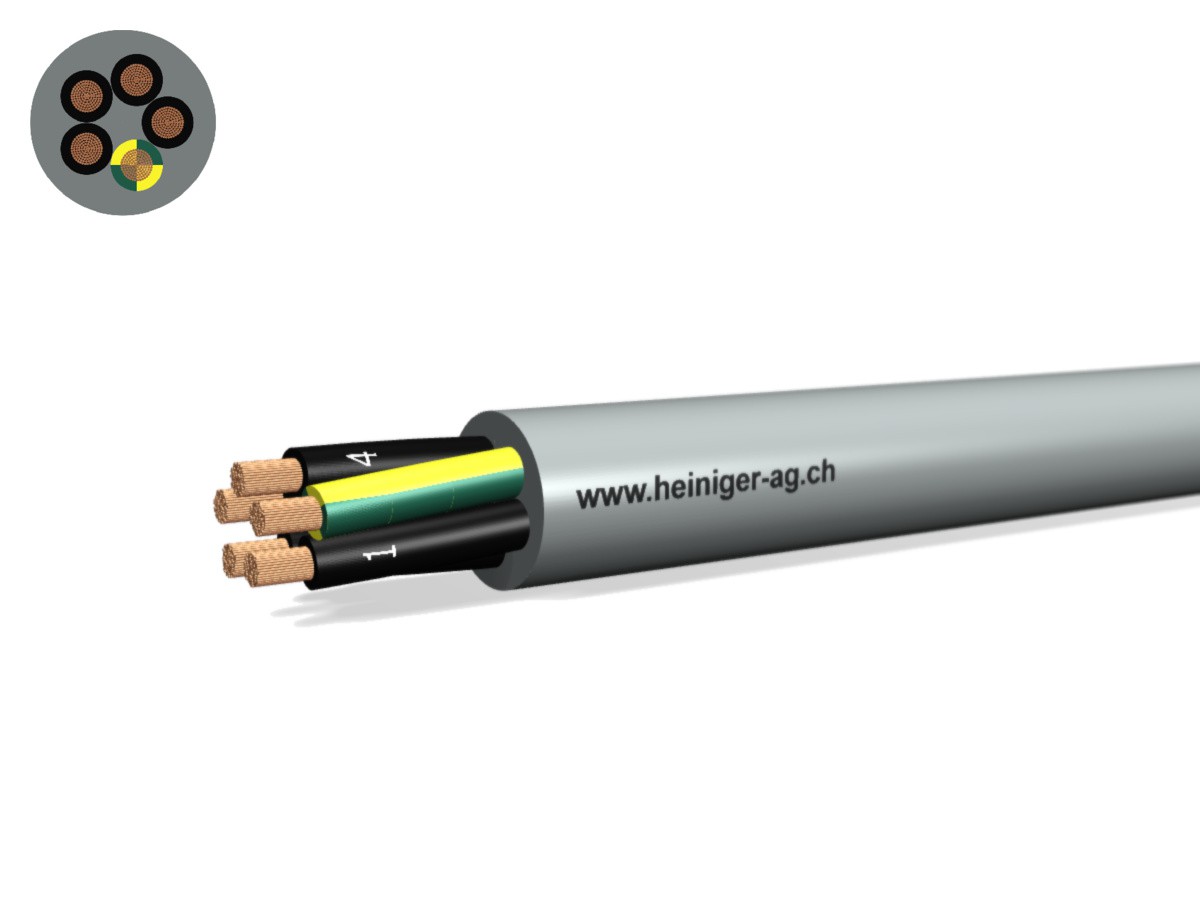

Steuerkabel halogenfrei 5x4 JZ gr
PUR UV-beständig -40°C 300/500V

Steuerkabel halogenfrei 5x4 JZ gr
PUR UV-beständig -40°C 300/500V

(Bilder können vom Originalprodukt abweichen)
Durchmesser
12.9 mm
Gewicht
33.7 kg/100m
Artikel Nr.
989835053

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feinstdrähtig, nach VDE 0295 Kl.6

    Aderisolation

    TPE

    Aderkennzeichnung

    Nummeriert

    Verseilart

    Adern in konzentrischen Lagen verseilt

    Aussenmantel

    Polyurethan (PUR)

    Mantelfarbe

    Grau

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1/2

    Geeignet für die Verlegung im Freien

    Ja

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Sehr gut, UV-beständig

    Chemische Beständigkeit

    Sehr gut gegen Öl, Säuren und Basen

    Ölbeständigkeit

    EN 60811-2-1

  • Mechanische Eigenschaften
    Kupfer Zahl

    192 kg/1000m

    Gewicht

    33.7 kg/100m

    Mindestbiegeradius bewegt

    8x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    4x Leitungsdurchmesser

    Durchmesser

    12.9

  • Elektrische Eigenschaften
    Leiteraufbau Kl.6

    244x0.15mm

    Nennspannung Uo

    300V

    Nennspannung U

    500V

    Prüfspannung

    3000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -30°C

  • Verwendungszweck
    Verwendungszweck

    Die hochflexible Steuerleitung ist für eine Verlegung in trockenen und feuchten Räumen sowie im Freien geeignet. Einsatzbereit als Mess-, Anschluss- und Steuerleitung für Fertigungsstrassen, Anlagen- und Apparatenbau, Roboter- und Logistiksysteme, usw. überall dort, wo dauernde Biege- sowie Zugbeanspruchungen erfordert werden. Der Polyurethan-Aussenmantel erfüllt höchste Anforderungen an die Reiss- bzw. Abriebfestigkeit und Kerbzähigkeit. Ausgezeichnete Witterungsbeständigkeit sowie sehr gute chemische Beständigkeit und mikrobensicher. Halogenfrei und beständig gegen UV-Strahlen.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feinstdrähtig, nach VDE 0295 Kl.6
Aderisolation: TPE
Aderkennzeichnung: Nummeriert
Verseilart: Adern in konzentrischen Lagen verseilt
Aussenmantel: Polyurethan (PUR)
Mantelfarbe: Grau

Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1/2
Geeignet für die Verlegung im Freien: Ja
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Sehr gut, UV-beständig
Chemische Beständigkeit: Sehr gut gegen Öl, Säuren und Basen
Ölbeständigkeit: EN 60811-2-1

Mechanische Eigenschaften
Kupfer Zahl: 192 kg/1000m
Gewicht: 33.7 kg/100m
Mindestbiegeradius bewegt: 8x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 4x Leitungsdurchmesser
Durchmesser: 12.9

Elektrische Eigenschaften
Leiteraufbau Kl.6: 244x0.15mm
Nennspannung Uo: 300V
Nennspannung U: 500V
Prüfspannung: 3000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -30°C

Verwendungszweck
Verwendungszweck: Die hochflexible Steuerleitung ist für eine Verlegung in trockenen und feuchten Räumen sowie im Freien geeignet. Einsatzbereit als Mess-, Anschluss- und Steuerleitung für Fertigungsstrassen, Anlagen- und Apparatenbau, Roboter- und Logistiksysteme, usw. überall dort, wo dauernde Biege- sowie Zugbeanspruchungen erfordert werden. Der Polyurethan-Aussenmantel erfüllt höchste Anforderungen an die Reiss- bzw. Abriebfestigkeit und Kerbzähigkeit. Ausgezeichnete Witterungsbeständigkeit sowie sehr gute chemische Beständigkeit und mikrobensicher. Halogenfrei und beständig gegen UV-Strahlen.
