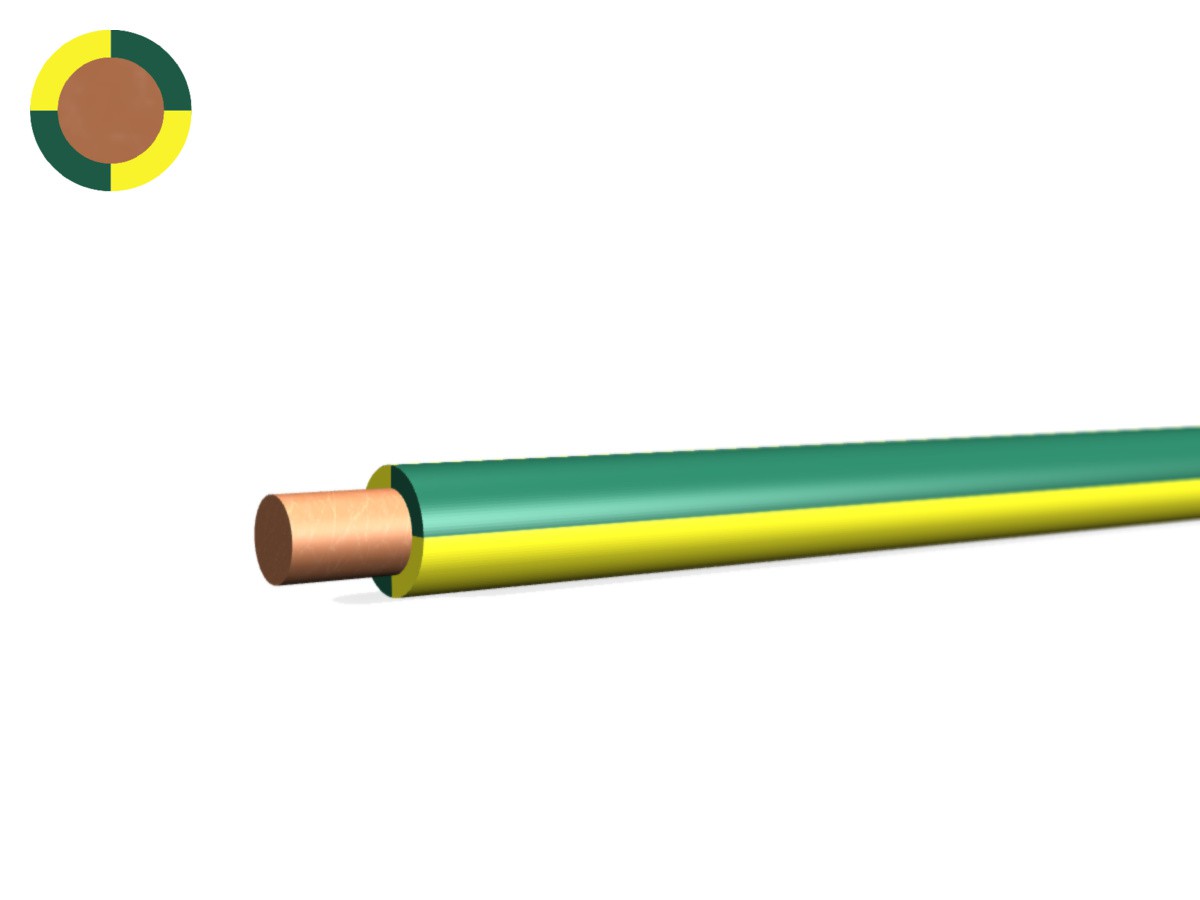

T-Draht Eca 6 PVC gelb-grün
450/750V H07V-U

T-Draht Eca 6 PVC gelb-grün
450/750V H07V-U

(Bilder können vom Originalprodukt abweichen)
Durchmesser
4.2 mm
Gewicht
6.4 kg/100m
Artikel Nr.
105002450
E-Nr.
105002450

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, nach IEC 60228

    Leiterform

    Runder Leiter, eindrähtig

    Aderisolation

    PVC

  • Normung
    Approbationen

    HAR

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Brandklasse min.

    Eca (gering)

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Kupfer Zahl

    57.6 kg/1000m

    Gewicht

    6.4 kg/100m

    Mindestbiegeradius nicht bewegt

    5x Leitungsdurchmesser

    Durchmesser

    4.2

  • Elektrische Eigenschaften
    Leiteraufbau Kl.1/2

    1x2.25mm

    Leiterwiderstand

    3.08Ohm/km

    Nennspannung Uo

    450V

    Nennspannung U

    750V

    Prüfspannung

    2500V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Als Installationsleiter in Gebäuden, Anlagen, Schalttafeln, Maschinen, usw. Nicht geeignet für Aussenanwendungen.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, nach IEC 60228
Leiterform: Runder Leiter, eindrähtig
Aderisolation: PVC

Normung
Approbationen: HAR
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Brandklasse min.: Eca (gering)
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Kupfer Zahl: 57.6 kg/1000m
Gewicht: 6.4 kg/100m
Mindestbiegeradius nicht bewegt: 5x Leitungsdurchmesser
Durchmesser: 4.2

Elektrische Eigenschaften
Leiteraufbau Kl.1/2: 1x2.25mm
Leiterwiderstand: 3.08Ohm/km
Nennspannung Uo: 450V
Nennspannung U: 750V
Prüfspannung: 2500V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Als Installationsleiter in Gebäuden, Anlagen, Schalttafeln, Maschinen, usw. Nicht geeignet für Aussenanwendungen.
