TT-flex Eca PVC C 18x1.00 JZ num gr
300/500V

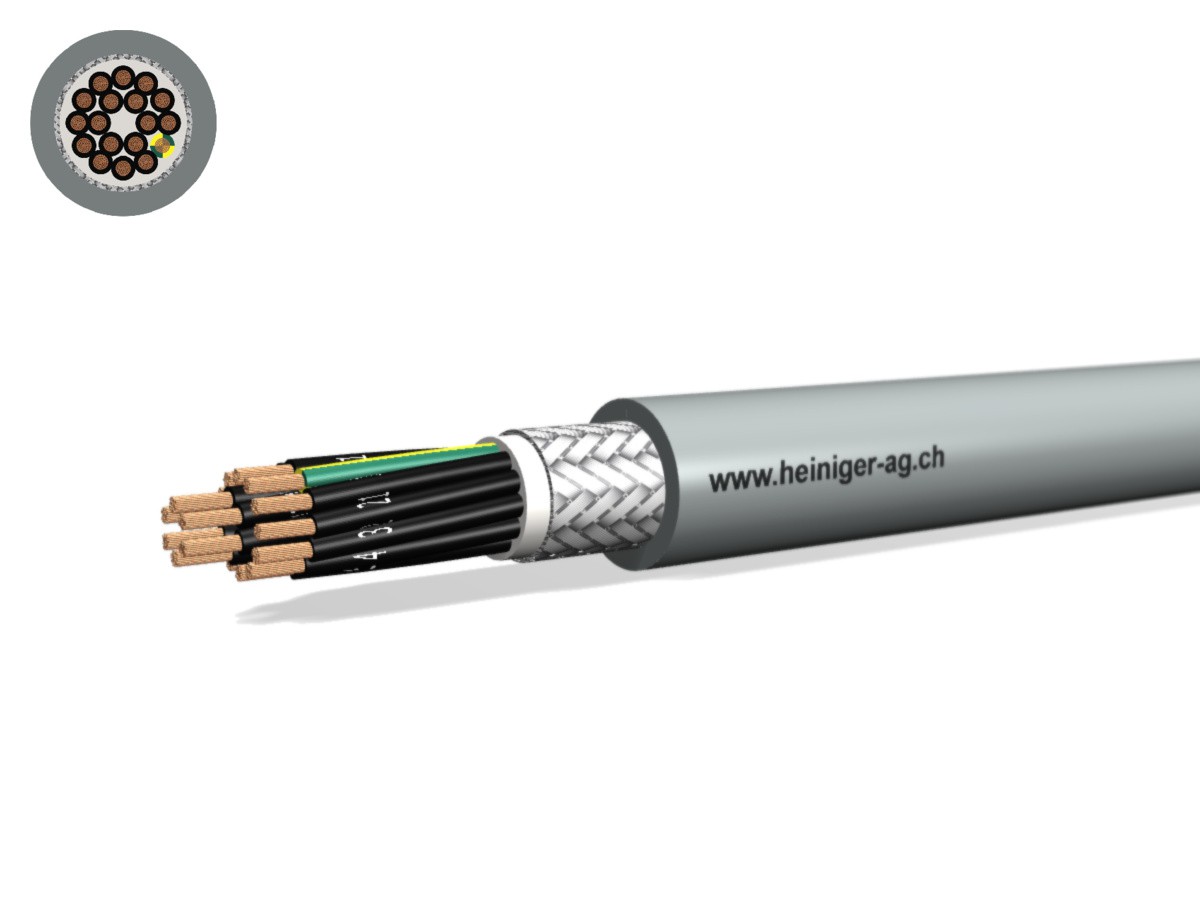

TT-flex Eca PVC C 18x1.00 JZ num gr
300/500V

(Bilder können vom Originalprodukt abweichen)
Auslaufartikel
Durchmesser
13.7 mm
Gewicht
35.7 kg/100m
Artikel Nr.
888852183
E-Nr.
113755180

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation

    PVC

    Aderkennzeichnung

    Nummeriert

    Verseilart

    Adern in konzentrischen Lagen verseilt

    Abschirmung

    Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Aussenmantel

    PVC

    Mantelfarbe

    Grau

    Schutzleiter

    Mit

  • Normung
    Approbationen

    VDE

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Brandklasse min.

    Eca (gering)

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Kupfer Zahl

    252 kg/1000m

    Gewicht

    35.7 kg/100m

    Mindestbiegeradius bewegt

    15x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    10x Leitungsdurchmesser

    Durchmesser

    13.7

  • Elektrische Eigenschaften
    Leiteraufbau Kl.5

    32x0.20mm

    Leiterwiderstand Kl.5/Kl.6

    19.5Ohm/km

    Nennspannung Uo

    300V

    Nennspannung U

    500V

    Prüfspannung

    3000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    70°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden beweglich oder festverlegt im Maschinen-
    , Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern,
    Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. Die dichte Kupfergeflechtsabschirmung schützt die Leitung vor elektromagnetischen
    Beeinflussungen.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation: PVC
Aderkennzeichnung: Nummeriert
Verseilart: Adern in konzentrischen Lagen verseilt
Abschirmung: Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Aussenmantel: PVC
Mantelfarbe: Grau
Schutzleiter: Mit

Normung
Approbationen: VDE
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Brandklasse min.: Eca (gering)
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Kupfer Zahl: 252 kg/1000m
Gewicht: 35.7 kg/100m
Mindestbiegeradius bewegt: 15x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 10x Leitungsdurchmesser
Durchmesser: 13.7

Elektrische Eigenschaften
Leiteraufbau Kl.5: 32x0.20mm
Leiterwiderstand Kl.5/Kl.6: 19.5Ohm/km
Nennspannung Uo: 300V
Nennspannung U: 500V
Prüfspannung: 3000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 70°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden beweglich oder festverlegt im Maschinen- , Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. Die dichte Kupfergeflechtsabschirmung schützt die Leitung vor elektromagnetischen Beeinflussungen.
