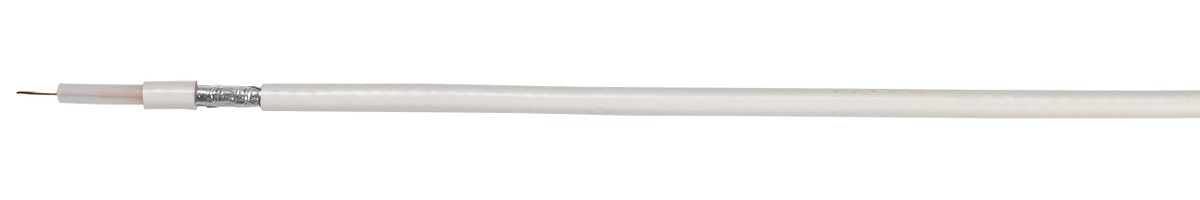

TV Koax DG113 Dca 75 Ohm hal-frei gr

TV Koax DG113 Dca 75 Ohm hal-frei gr

(Bilder können vom Originalprodukt abweichen)
Durchmesser
6.6 mm
Gewicht
4.7 kg/100m
Artikel Nr.
6227001

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    DG113

    Innenleiter-Material

    Kupferleiter blank, eindrähtig

    Innenleiter-Ø (mm)

    1.13

    Dielektrikum

    Geschäumtes Polyethylen

    Dielektrikum-Ø (mm)

    4.80

    1. Aussenleiter

    Aluminium/Polyester/Aluminium-Folie

    2. Aussenleiter

    Kupfergeflecht verzinnt

    Bedeckung Geflecht

    ca. 80%

    Aussenmantel

    PVC

    Mantelfarbe

    Weiss

  • Normung
    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Schirmungsklasse EN50117

    A+

    Flammwidrig

    IEC 60332-1

    Wärmefreisetzung, Brandentwicklung

    EN 50399

    Min. Rauchentwicklung

    IEC 61034

    Brandklasse min.

    Dca (mittel)

    Rauchentwicklungsklasse (smoke)

    s2

    Abtropfverhaltensklasse (drop)

    d2

    Säureentwicklungsklasse (acidity)

    a1

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Ja

  • Mechanische Eigenschaften
    Gewicht

    4.7 kg/100m

    Mindestbiegeradius bewegt

    75mm

    Mindestbiegeradius nicht bewegt

    35mm

    Durchmesser

    6.6

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm)

    75

    Toleranz Wellenwiderstand

    ±2Ohm

    Kapazität

    52 ± 2pF/m

    Gleichstromwiderstand Innenleiter

    18Ohm/km

    Gleischstromwiderstand Aussenleiter

    12.5Ohm/km

    Schirmdämpfung 30-1000MHz

    >90dB

    Rückflussdämpfung 30-470MHz

    >23dB

    Rückflussdämpfung 470-862MHz

    >20dB

    Rückflussdämpfung 862-2150MHz

    >18dB

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    0°C

  • Verwendungszweck
    Verwendungszweck

    Das abgeschirmte Koaxialkabel DG113 bietet noch besseren Schutz in der Hausinstallation. Das hohe Schirmmass verhindert
    Abstrahlungen vom Kabel auf andere Komponenten.

Spezifikationen


Aufbaubeschreibung
Typ: DG113
Innenleiter-Material: Kupferleiter blank, eindrähtig
Innenleiter-Ø (mm): 1.13
Dielektrikum: Geschäumtes Polyethylen
Dielektrikum-Ø (mm): 4.80
1. Aussenleiter: Aluminium/Polyester/Aluminium-Folie
2. Aussenleiter: Kupfergeflecht verzinnt
Bedeckung Geflecht: ca. 80%
Aussenmantel: PVC
Mantelfarbe: Weiss

Normung
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Schirmungsklasse EN50117: A+
Flammwidrig: IEC 60332-1
Wärmefreisetzung, Brandentwicklung: EN 50399
Min. Rauchentwicklung: IEC 61034
Brandklasse min.: Dca (mittel)
Rauchentwicklungsklasse (smoke): s2
Abtropfverhaltensklasse (drop): d2
Säureentwicklungsklasse (acidity): a1
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Ja

Mechanische Eigenschaften
Gewicht: 4.7 kg/100m
Mindestbiegeradius bewegt: 75mm
Mindestbiegeradius nicht bewegt: 35mm
Durchmesser: 6.6

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 75
Toleranz Wellenwiderstand: ±2Ohm
Kapazität: 52 ± 2pF/m
Gleichstromwiderstand Innenleiter: 18Ohm/km
Gleischstromwiderstand Aussenleiter: 12.5Ohm/km
Schirmdämpfung 30-1000MHz: >90dB
Rückflussdämpfung 30-470MHz: >23dB
Rückflussdämpfung 470-862MHz: >20dB
Rückflussdämpfung 862-2150MHz: >18dB

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: 0°C

Verwendungszweck
Verwendungszweck: Das abgeschirmte Koaxialkabel DG113 bietet noch besseren Schutz in der Hausinstallation. Das hohe Schirmmass verhindert Abstrahlungen vom Kabel auf andere Komponenten.
