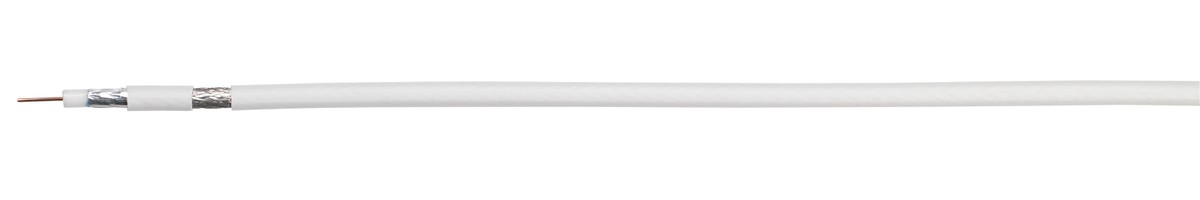

TV Koax MK96 A Eca 75 Ohm PVC ws
1.02/4.75 Hausinstallation

TV Koax MK96 A Eca 75 Ohm PVC ws
1.02/4.75 Hausinstallation

(Bilder können vom Originalprodukt abweichen)
Durchmesser
6.8 mm
Gewicht
4.6 kg/100m
Artikel Nr.
6224505

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    MK96

    Innenleiter-Material

    Kupferleiter blank, eindrähtig

    Innenleiter-Ø (mm)

    1.02

    Dielektrikum-Ø (mm)

    4.75

    1. Aussenleiter

    Al/Pet-Folie, verklebt mit dem Dielektrikum

    2. Aussenleiter

    Kupfergeflecht verzinnt

    3. Aussenleiter

    Al/Pet-Folie

    Aussenmantel

    PVC

    Mantelfarbe

    Weiss

  • Normung
    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Schirmungsklasse EN50117

    A++

    Brandklasse min.

    Eca (gering)

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Gewicht

    4.6 kg/100m

    Mindestbiegeradius bewegt

    75mm

    Mindestbiegeradius nicht bewegt

    35mm

    Durchmesser

    6.8

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm)

    75

    Kapazität

    52 ± 2pF/m

    Kopplungswiderstand 5-30MHz

    < 2.0mOhm/m

    Dämpfung (50MHz)

    4.10

    Dämpfung (100MHz)

    5.90

    Dämpfung (200MHz)

    8.40

    Dämpfung (400MHz)

    12.00

    Dämpfung (800MHz)

    17.20

    Dämpfung (862MHz)

    17.90

    Dämpfung (1000MHz)

    19.40

    Dämpfung (1400MHz)

    23.20

    Dämpfung (2200MHz)

    29.70

    Dämpfung (3000MHz)

    35.60

    Schirmdämpfung 30-1000MHz

    >120dB

    Schirmdämpfung 1-2GHz

    >120dB

    Rückflussdämpfung 10-470MHz

    >30dB

    Rückflussdämpfung 470-1000MHz

    >26dB

    Rückflussdämpfung 1-2GHz

    >23dB

    Rückflussdämpfung 2-3GHz

    >20dB

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -15°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Das dreifach geschirmte Koaxialkabel MK96 bietet noch besseren Schutz in der Hausinstallation. Das hohe Schirmmass verhindert
    Abstrahlungen vom Kabel auf andere Komponenten. Ebenso schützt die dreifache Schirmung das Antennennetz vor externen
    Störsignalen.

Spezifikationen


Aufbaubeschreibung
Typ: MK96
Innenleiter-Material: Kupferleiter blank, eindrähtig
Innenleiter-Ø (mm): 1.02
Dielektrikum-Ø (mm): 4.75
1. Aussenleiter: Al/Pet-Folie, verklebt mit dem Dielektrikum
2. Aussenleiter: Kupfergeflecht verzinnt
3. Aussenleiter: Al/Pet-Folie
Aussenmantel: PVC
Mantelfarbe: Weiss

Normung
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Schirmungsklasse EN50117: A++
Brandklasse min.: Eca (gering)
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Gewicht: 4.6 kg/100m
Mindestbiegeradius bewegt: 75mm
Mindestbiegeradius nicht bewegt: 35mm
Durchmesser: 6.8

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 75
Kapazität: 52 ± 2pF/m
Kopplungswiderstand 5-30MHz: < 2.0mOhm/m
Dämpfung (50MHz): 4.10
Dämpfung (100MHz): 5.90
Dämpfung (200MHz): 8.40
Dämpfung (400MHz): 12.00
Dämpfung (800MHz): 17.20
Dämpfung (862MHz): 17.90
Dämpfung (1000MHz): 19.40
Dämpfung (1400MHz): 23.20
Dämpfung (2200MHz): 29.70
Dämpfung (3000MHz): 35.60
Schirmdämpfung 30-1000MHz: >120dB
Schirmdämpfung 1-2GHz: >120dB
Rückflussdämpfung 10-470MHz: >30dB
Rückflussdämpfung 470-1000MHz: >26dB
Rückflussdämpfung 1-2GHz: >23dB
Rückflussdämpfung 2-3GHz: >20dB

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -15°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Das dreifach geschirmte Koaxialkabel MK96 bietet noch besseren Schutz in der Hausinstallation. Das hohe Schirmmass verhindert Abstrahlungen vom Kabel auf andere Komponenten. Ebenso schützt die dreifache Schirmung das Antennennetz vor externen Störsignalen.
