Verwendungszweck

Verwendungszweck:

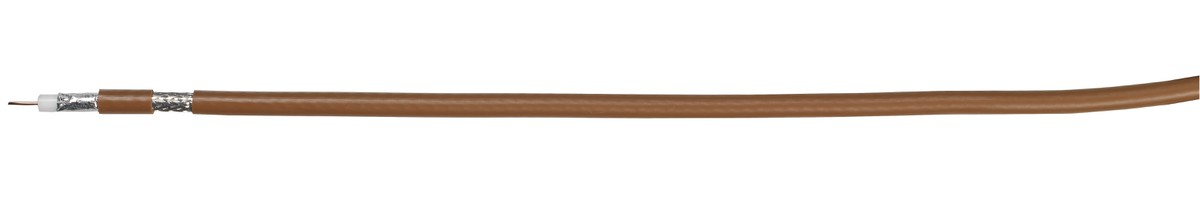

Das dreifach geschirmte Koaxialkabel MK96 bietet noch besseren Schutz in der Hausinstallation. Das hohe Schirmmass verhindert Abstrahlungen vom Kabel auf andere Komponenten. Ebenso schützt die dreifache Schirmung das Antennennetz vor externen Störsignalen.

Aufbaubeschreibung

Typ:	MK96
Innenleiter-Material:	Kupferleiter blank, eindrähtig
Innenleiter-Ø (mm):	1.02 mm
Dielektrikum:	Zell-PE
Dielektrikum-Ø (mm):	4.8
1. Aussenleiter:	Al/Pet-Folie, verklebt mit dem Dielektrikum
2. Aussenleiter:	Kupfergeflecht verzinnt
3. Aussenleiter:	Al/Pet-Folie
Aussenmantel:	PVC
Mantelfarbe:	Braun

Elektrische Eigenschaften

Wellenwiderstand (Ohm):	75 Ohm
Gleichstromwiderstand Innenleiter:	21.5Ohm/km
Gleischstromwiderstand Aussenleiter:	13Ohm/km
Transferimpedanz:	1.5mOhm/km
Ausbreitungsgeschwindigkeit:	84%
Dämpfung (50MHz):	4.1 dB/100m
Dämpfung (300MHz):	10.4 dB/100m
Dämpfung (600MHz):	14.8 dB/100m
Dämpfung (862MHz):	17.2 dB/100m
Schirmdämpfung 30-1000MHz:	>115dB
Schirmdämpfung 1-2GHz:	>115dB
Schirmdämpfung 2-3GHz:	>110dB
Rückflussdämpfung 10-470MHz:	>30dB
Rückflussdämpfung 470-1000MHz:	>26dB
Rückflussdämpfung 1-2GHz:	>23dB
Rückflussdämpfung 2-3GHz:	>20dB

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	70°C
Max. Leitertemperatur bewegt:	50°C
Min. Umgebungstemperatur nicht bewegt:	-20°C
Min. Umgebungstemperatur bewegt:	0°C

Mechanische Eigenschaften

Gewicht:	4.3 kg/100m
Mindestbiegeradius bewegt:	75mm
Mindestbiegeradius nicht bewegt:	35mm
Durchmesser:	6.5 mm

Normung

Das Produkt ist konform zu :	EG Niederspannungsrichtlinie 2014/35/EU
Geeignet für die Verlegung im Freien:	Nein
Geeignet für die Verlegung ins Erdreich:	Nein
Witterungsbeständigkeit:	Nicht UV-beständig
Chemische Beständigkeit:	Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit:	Nein
