U72-CLT 10x4x0.8 sw
Installationskabel T+T armiert

U72-CLT 10x4x0.8 sw
Installationskabel T+T armiert

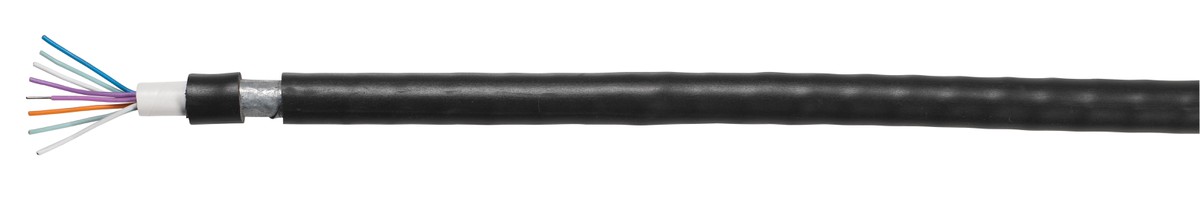

(Bilder können vom Originalprodukt abweichen)
Durchmesser
19 mm
Gewicht
59 kg/100m
Artikel Nr.
102758040
E-Nr.
102758040

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter verzinnt, eindrähtig, 0.8mm

    Aderisolation

    PVC

    Verseilart

    Sternvierer

    Innenmantel

    PVC

    Armierung

    Verzinkte Stahlbänder, leicht (CL)

    Aussenmantel

    PVC

    Mantelfarbe

    Schwarz

  • Normung
    Approbationen

    In Anlehnung an Swisscom 844.13

    Metrierung

    Ja

    Geeignet für die Verlegung im Freien

    Bedingt

    Geeignet für die Verlegung ins Erdreich

    Ja

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Kupfer Zahl

    193.02 kg/1000m

    Gewicht

    59 kg/100m

    Mindestbiegeradius nicht bewegt

    10x Leitungsdurchmesser

    Durchmesser

    19

  • Elektrische Eigenschaften
    Leiterwiderstand

    37.5Ohm/km

    Nennspannung U

    250V

    Prüfspannung

    2000V

    Wellenwiderstand (100kHz)

    116Ohm

    Kapazität (800Hz)

    70nF/km

    Kapazitive Kopplung k1

    450pF/500m

    Kapazitive Kopplung k 2,3

    1500pF/500m

    Kapazitive Kopplung k 9-12

    150pF/500m

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Telekommunikations Verbindungskabel in Gebäude-Installationen. Aber auch in Telefonzentralen, in Haupt-, Zwischen- und Fernverteileranlagen.
    Überdies als Signal- oder Steuerkabel in Kleinspannungs-, sowie Industrie-Anlagen. Das verzinkte Stahlband schützt die Leitung vor Nagetieren.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter verzinnt, eindrähtig, 0.8mm
Aderisolation: PVC
Verseilart: Sternvierer
Innenmantel: PVC
Armierung: Verzinkte Stahlbänder, leicht (CL)
Aussenmantel: PVC
Mantelfarbe: Schwarz

Normung
Approbationen: In Anlehnung an Swisscom 844.13
Metrierung: Ja
Geeignet für die Verlegung im Freien: Bedingt
Geeignet für die Verlegung ins Erdreich: Ja
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Kupfer Zahl: 193.02 kg/1000m
Gewicht: 59 kg/100m
Mindestbiegeradius nicht bewegt: 10x Leitungsdurchmesser
Durchmesser: 19

Elektrische Eigenschaften
Leiterwiderstand: 37.5Ohm/km
Nennspannung U: 250V
Prüfspannung: 2000V
Wellenwiderstand (100kHz): 116Ohm
Kapazität (800Hz): 70nF/km
Kapazitive Kopplung k1: 450pF/500m
Kapazitive Kopplung k 2,3: 1500pF/500m
Kapazitive Kopplung k 9-12: 150pF/500m

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Telekommunikations Verbindungskabel in Gebäude-Installationen. Aber auch in Telefonzentralen, in Haupt-, Zwischen- und Fernverteileranlagen. Überdies als Signal- oder Steuerkabel in Kleinspannungs-, sowie Industrie-Anlagen. Das verzinkte Stahlband schützt die Leitung vor Nagetieren.
