U72M Eca hal-frei (St) C 2x4x0.6 gr
Installationskabel T+T abgeschirmt

U72M Eca hal-frei (St) C 2x4x0.6 gr
Installationskabel T+T abgeschirmt

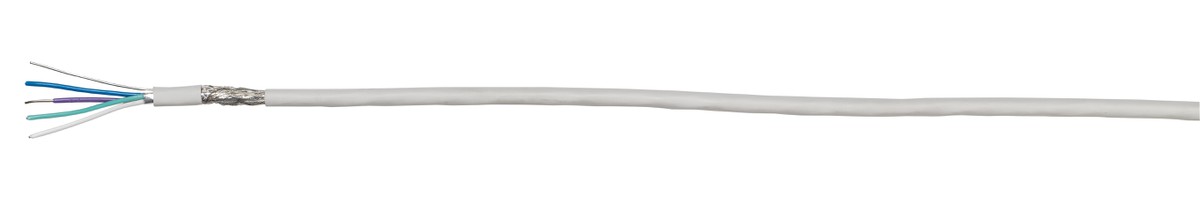

(Bilder können vom Originalprodukt abweichen)
Durchmesser
7.8 mm
Gewicht
6.8 kg/100m
Artikel Nr.
999496008
E-Nr.
102086008

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter verzinnt, eindrähtig, 0.6mm

    Aderisolation

    Polyethylen (PE)

    Verseilart

    Sternvierer

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Beilaufdraht

    Kupfer verzinnt, 0.6mm

    Umwicklung

    Kunststofffolie

    Reissfaden

    Ja

    Kennfaden

    Ja

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Grau

  • Normung
    Approbationen

    In Anlehnung an Swisscom 844.13

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034

    Brandklasse min.

    Eca (gering)

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Ja

  • Mechanische Eigenschaften
    Kupfer Zahl

    39 kg/1000m

    Gewicht

    6.8 kg/100m

    Mindestbiegeradius nicht bewegt

    15x Leitungsdurchmesser

    Durchmesser

    7.8

  • Elektrische Eigenschaften
    Leiterwiderstand

    67.9Ohm/km

    Nennspannung U

    250V

    Prüfspannung

    3000V

    Wellenwiderstand (100kHz)

    130Ohm ± 15.0Ohm

    Wellendämpfung (340kHz)

    1.2dB/100m

    Kapazität (800Hz)

    55nF/km

    Kapazitive Kopplung k1

    100nF/km

    Kapazitive Kopplung k 2,3

    750pF/500m

    Kapazitive Kopplung k 9-12

    100nF/km

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Telekommunikations Verbindungskabel für ISDN-Installationen. Aber auch in Telefonzentralen, in Haupt-, Zwischen- und Fernverteileranlagen.
    Überdies als Signal- oder Steuerkabel in Kleinspannungs-, sowie Industrie-Anlagen. Die Abschirmung schützt die
    Leitung vor elektromagnetischen Beeinflussungen.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter verzinnt, eindrähtig, 0.6mm
Aderisolation: Polyethylen (PE)
Verseilart: Sternvierer
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Beilaufdraht: Kupfer verzinnt, 0.6mm
Umwicklung: Kunststofffolie
Reissfaden: Ja
Kennfaden: Ja
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Grau

Normung
Approbationen: In Anlehnung an Swisscom 844.13
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034
Brandklasse min.: Eca (gering)
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Ja

Mechanische Eigenschaften
Kupfer Zahl: 39 kg/1000m
Gewicht: 6.8 kg/100m
Mindestbiegeradius nicht bewegt: 15x Leitungsdurchmesser
Durchmesser: 7.8

Elektrische Eigenschaften
Leiterwiderstand: 67.9Ohm/km
Nennspannung U: 250V
Prüfspannung: 3000V
Wellenwiderstand (100kHz): 130Ohm ± 15.0Ohm
Wellendämpfung (340kHz): 1.2dB/100m
Kapazität (800Hz): 55nF/km
Kapazitive Kopplung k1: 100nF/km
Kapazitive Kopplung k 2,3: 750pF/500m
Kapazitive Kopplung k 9-12: 100nF/km

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Telekommunikations Verbindungskabel für ISDN-Installationen. Aber auch in Telefonzentralen, in Haupt-, Zwischen- und Fernverteileranlagen. Überdies als Signal- oder Steuerkabel in Kleinspannungs-, sowie Industrie-Anlagen. Die Abschirmung schützt die Leitung vor elektromagnetischen Beeinflussungen.
