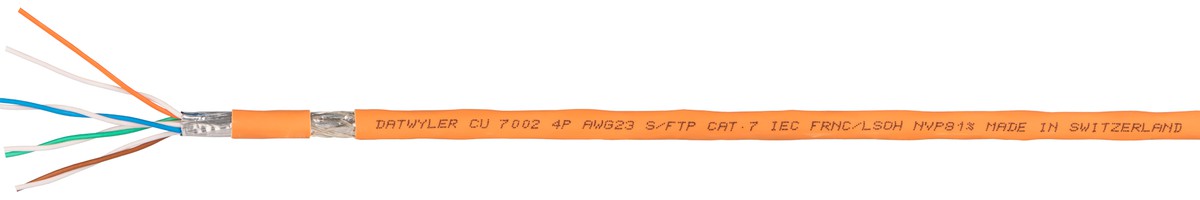

Uninet 7002 S/FTP 4x2x0.57 orange
4P FRNC/LSOH 1000MHz Kat.7, Dca

Uninet 7002 S/FTP 4x2x0.57 orange
4P FRNC/LSOH 1000MHz Kat.7, Dca

(Bilder können vom Originalprodukt abweichen)
Durchmesser
7.2 mm
Gewicht
5.48 kg/100m
Artikel Nr.
6005010D
E-Nr.
102617608

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Datenkabel

    Kategorie

    Kat.7

    Innenleiter-Material

    Kupfer Draht blank

    Innenleiter-Ø (mm)

    0.57

    AWG

    23

    Aderisolation

    PE-Foam-Skin

    Aderfarbcode

    weiss/blau, weiss/orange, weiss/grün, weiss/braun, nach IEC 60189 und IEC 60708

    Paarschirmung

    Aluminiumfolie

    Verseilart

    8 Adern paarweise verseilt

    Gesamtschirmung

    Kupfergeflecht verzinnt

    Beilauflitze

    ohne

    Mantelfarbe

    Orange

    RAL Code

    2003

    Aussenmantel

    FRNC/LSOH

    Bedruckung

    DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

  • Normung
    Brandklasse min.

    Dca (mittel)

    Rauchentwicklungsklasse (smoke)

    s2

    Abtropfverhaltensklasse (drop)

    d1

    Säureentwicklungsklasse (acidity)

    a1

  • Elektrische Eigenschaften
    Schleifenwiderstand bei 20°C

    ≤ 140Ohm/Km

    Betriebskapazität

    42

    Impedanz Z○

    100

    Kopplungswiderstand bei 1/10/30MHz

    1MHz = 6mOhm/m, 10MHz = 6mOhm/m, 30MHz = 10mOhm/m

    Erdunsymmetriedämpfung LCL bei 1/10/100MHz

    40

    Skew (Laufzeitdifferenz)

    4

    Ausbreitungsgeschwindigkeit

    81%

  • Thermische Eigenschaften
    Leitertemperatur bewegt von

    0°C

    Max. Leitertemperatur bewegt

    50°C

    Leitertemperatur nicht bewegt von

    -20°C

    Max. Leitertemperatur nicht bewegt

    60°C

    Brandlast (MJ/m)

    0.57

  • Mechanische Eigenschaften
    Kupfer Zahl

    31.1 kg/1000m

    Gewicht

    5.48 kg/100m

    Mindestbiegeradius bewegt

    60mm

    Mindestbiegeradius nicht bewegt

    30mm

    Durchmesser

    7.2

    Zugkraft

    < 110N

    Querdruckfestigkeit

    ≤ 1000 N/10cm

    Hammerschlag

    10

  • Beschreibung
    Kurz-Beschreibung

    Kat.7 / AWG 23 / NVP: 81%

  • Verwendungszweck
    Verwendungszweck

    - Datenkabel für die strukturierte Gebäudeverkabelung
    - Für die Übertragung von digitalen und analogen Sprach-, Bild-, Multimedia- und Datensignalen
    - Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäß EN 50173-1 und ISO/IEC 11801, darüber hinaus
    auch für Multimedia-Anwendungen im CATV-Frequenzbereich bis 862 MHz gemäß IEC 15018
    - Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+

Spezifikationen


Aufbaubeschreibung
Typ: Datenkabel
Kategorie: Kat.7
Innenleiter-Material: Kupfer Draht blank
Innenleiter-Ø (mm): 0.57
AWG: 23
Aderisolation: PE-Foam-Skin
Aderfarbcode: weiss/blau, weiss/orange, weiss/grün, weiss/braun, nach IEC 60189 und IEC 60708
Paarschirmung: Aluminiumfolie
Verseilart: 8 Adern paarweise verseilt
Gesamtschirmung: Kupfergeflecht verzinnt
Beilauflitze: ohne
Mantelfarbe: Orange
RAL Code: 2003
Aussenmantel: FRNC/LSOH
Bedruckung: DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

Normung
Brandklasse min.: Dca (mittel)
Rauchentwicklungsklasse (smoke): s2
Abtropfverhaltensklasse (drop): d1
Säureentwicklungsklasse (acidity): a1

Elektrische Eigenschaften
Schleifenwiderstand bei 20°C: ≤ 140Ohm/Km
Betriebskapazität: 42
Impedanz Z○: 100
Kopplungswiderstand bei 1/10/30MHz: 1MHz = 6mOhm/m, 10MHz = 6mOhm/m, 30MHz = 10mOhm/m
Erdunsymmetriedämpfung LCL bei 1/10/100MHz: 40
Skew (Laufzeitdifferenz): 4
Ausbreitungsgeschwindigkeit: 81%

Thermische Eigenschaften
Leitertemperatur bewegt von: 0°C
Max. Leitertemperatur bewegt: 50°C
Leitertemperatur nicht bewegt von: -20°C
Max. Leitertemperatur nicht bewegt: 60°C
Brandlast (MJ/m): 0.57

Mechanische Eigenschaften
Kupfer Zahl: 31.1 kg/1000m
Gewicht: 5.48 kg/100m
Mindestbiegeradius bewegt: 60mm
Mindestbiegeradius nicht bewegt: 30mm
Durchmesser: 7.2
Zugkraft: < 110N
Querdruckfestigkeit: ≤ 1000 N/10cm
Hammerschlag: 10

Beschreibung
Kurz-Beschreibung: Kat.7 / AWG 23 / NVP: 81%

Verwendungszweck
Verwendungszweck: - Datenkabel für die strukturierte Gebäudeverkabelung - Für die Übertragung von digitalen und analogen Sprach-, Bild-, Multimedia- und Datensignalen - Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäß EN 50173-1 und ISO/IEC 11801, darüber hinaus auch für Multimedia-Anwendungen im CATV-Frequenzbereich bis 862 MHz gemäß IEC 15018 - Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+
