Beschreibung

Kurz-Beschreibung:

Kat.7A / AWG 22 / NVP: 76%

Verwendungszweck

Verwendungszweck:

- Datenkabel für die strukturierte Gebäudeverkabelung - Für die Übertragung von digitalen und analogen Sprach-, Bild- und Datensignalen - Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse FA (1000 MHz) gemäß EN 50173-1 und ISO/IEC 11801, darüber hinaus auch für Multimedia-Anwendungen im CATV-Frequenzbereich bis 862 MHz gemäß IEC 15018 - Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+

Aufbaubeschreibung

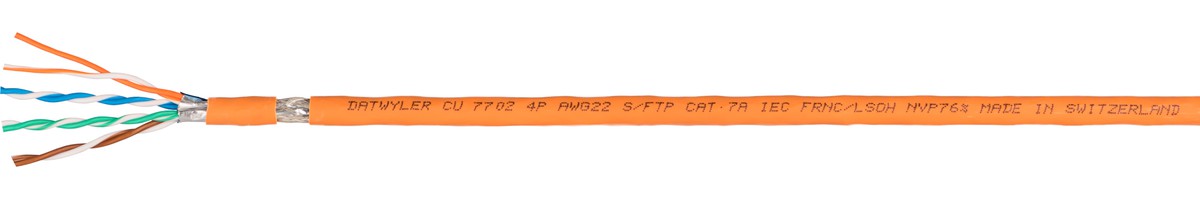

Typ:	Datenkabel
Kategorie:	Kat.7A
Innenleiter-Material:	Kupfer Draht blank
Innenleiter-Ø (mm):	0.62 mm
AWG:	22
Aderisolation:	PE-Foam-Skin
Aderfarbcode:	weiss-blau/blau, weiss-orange/orange, weiss-grün/grün, weiss-braun/braun, nach IEC 60189 und IEC 60708 (ringsigniert oder mit farbigen Längsstreifen)
Paarschirmung:	Aluminiumfolie
Verseilart:	8 Adern paarweise verseilt
Gesamtschirmung:	Kupfergeflecht verzinnt
Beilauflitze:	ohne
Mantelfarbe:	Orange
RAL Code:	2003
Aussenmantel:	FRNC/LSOH
Bedruckung:	DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

Elektrische Eigenschaften

Schleifenwiderstand bei 20°C:	116Ohm/Km
Betriebskapazität:	430 pF/m
Impedanz Z:	100 Ohm
Kopplungswiderstand bei 1/10/30MHz:	1MHz = 5 mOhm/m, 10MHz = 5 mOhm/m, 30MHz = 8 mOhm/m
Erdunsymmetriedämpfung LCL bei 1/10/100MHz:	40 dB
Skew (Laufzeitdifferenz):	15 ns/100m
Ausbreitungsgeschwindigkeit:	76%

Thermische Eigenschaften

Leitertemperatur bewegt von:	0°C
Max. Leitertemperatur bewegt:	50°C
Leitertemperatur nicht bewegt von:	-20°C
Max. Leitertemperatur nicht bewegt:	60°C
Brandlast (MJ/m):	0.64

Mechanische Eigenschaften

Kupfer Zahl:	34.9 kg/1000m
Gewicht:	6.19 kg/100m
Mindestbiegeradius bewegt:	64mm
Mindestbiegeradius nicht bewegt:	4x Leitungsdurchmesser
Durchmesser:	7.6 mm
Zugkraft:	< 120N
Querdruckfestigkeit:	≤ 1000 N/10cm
Hammerschlag:	10

Normung

Brandklasse min.:	Cca (hoch)
Rauchentwicklungsklasse (smoke):	s1
Abtropfverhaltensklasse (drop):	d1
Säureentwicklungsklasse (acidity):	a1
