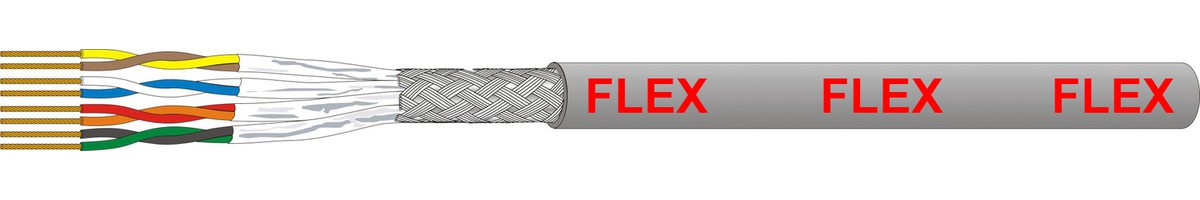

Uninet flex 7702 S/FTP 4x2x0.132 grau
4P FRNC/LSOH 1200MHz Kat.7, Dca

Uninet flex 7702 S/FTP 4x2x0.132 grau
4P FRNC/LSOH 1200MHz Kat.7, Dca

(Bilder können vom Originalprodukt abweichen)
Durchmesser
5.8 mm
Gewicht
3.95 kg/100m
Artikel Nr.
6004151D
E-Nr.
102611708

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Datenkabel

    Kategorie

    Kat.7

    Innenleiter-Material

    Kupfer Litze blank

    Innenleiter-Ø (mm)

    0.41

    AWG

    26

    Aderisolation

    PE-Foam-Skin

    Aderfarbcode

    weiss/blau, rot/orange, schwarz/grün, gelb/braun (IEC189/708)

    Paarschirmung

    Aluminiumfolie

    Verseilart

    8 Adern paarweise verseilt

    Gesamtschirmung

    Kupfergeflecht verzinnt

    Beilauflitze

    ohne

    Mantelfarbe

    Grau

    RAL Code

    7035

    Aussenmantel

    FRNC/LSOH

    Bedruckung

    DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

  • Normung
    Brandklasse min.

    Dca (mittel)

    Rauchentwicklungsklasse (smoke)

    s2

    Abtropfverhaltensklasse (drop)

    d1

    Säureentwicklungsklasse (acidity)

    a1

  • Elektrische Eigenschaften
    Schleifenwiderstand bei 20°C

    ≤ 270Ohm/km

    Betriebskapazität

    43

    Impedanz Z

    100

    Kopplungswiderstand bei 1/10/30MHz

    10mOhm/m

    Erdunsymmetriedämpfung LCL bei 1/10/100MHz

    40

    Skew (Laufzeitdifferenz)

    4

    Ausbreitungsgeschwindigkeit

    78%

  • Thermische Eigenschaften
    Leitertemperatur bewegt von

    0°C

    Max. Leitertemperatur bewegt

    50°C

    Leitertemperatur nicht bewegt von

    -20°C

    Max. Leitertemperatur nicht bewegt

    60°C

    Brandlast (MJ/m)

    0.38

  • Mechanische Eigenschaften
    Kupfer Zahl

    18.1 kg/1000m

    Gewicht

    3.95 kg/100m

    Mindestbiegeradius bewegt

    20mm

    Durchmesser

    5.8

    Zugkraft

    < 56N

  • Beschreibung
    Kurz-Beschreibung

    Kat.7 / AWG 26 / NVP: 78%

  • Verwendungszweck
    Verwendungszweck

    - Als Daten-Rangierkabel in Patchfeldern und als Geräteanschlusskabel
    - Für die Übertragung von digitalen und analogen Sprach-, Bild- und Datensignalen
    - Für die flexible Arbeitsplatzverkabelung mit langen Patchkabeln
    - Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäß EN 50173-1 und ISO/IEC 11801, darüber hinaus
    auch für Multimedia-Anwendungen im CATV-Frequenzbereich bis 862 MHz gemäß IEC 15018
    - Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+

Spezifikationen


Aufbaubeschreibung
Typ: Datenkabel
Kategorie: Kat.7
Innenleiter-Material: Kupfer Litze blank
Innenleiter-Ø (mm): 0.41
AWG: 26
Aderisolation: PE-Foam-Skin
Aderfarbcode: weiss/blau, rot/orange, schwarz/grün, gelb/braun (IEC189/708)
Paarschirmung: Aluminiumfolie
Verseilart: 8 Adern paarweise verseilt
Gesamtschirmung: Kupfergeflecht verzinnt
Beilauflitze: ohne
Mantelfarbe: Grau
RAL Code: 7035
Aussenmantel: FRNC/LSOH
Bedruckung: DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

Normung
Brandklasse min.: Dca (mittel)
Rauchentwicklungsklasse (smoke): s2
Abtropfverhaltensklasse (drop): d1
Säureentwicklungsklasse (acidity): a1

Elektrische Eigenschaften
Schleifenwiderstand bei 20°C: ≤ 270Ohm/km
Betriebskapazität: 43
Impedanz Z: 100
Kopplungswiderstand bei 1/10/30MHz: 10mOhm/m
Erdunsymmetriedämpfung LCL bei 1/10/100MHz: 40
Skew (Laufzeitdifferenz): 4
Ausbreitungsgeschwindigkeit: 78%

Thermische Eigenschaften
Leitertemperatur bewegt von: 0°C
Max. Leitertemperatur bewegt: 50°C
Leitertemperatur nicht bewegt von: -20°C
Max. Leitertemperatur nicht bewegt: 60°C
Brandlast (MJ/m): 0.38

Mechanische Eigenschaften
Kupfer Zahl: 18.1 kg/1000m
Gewicht: 3.95 kg/100m
Mindestbiegeradius bewegt: 20mm
Durchmesser: 5.8
Zugkraft: < 56N

Beschreibung
Kurz-Beschreibung: Kat.7 / AWG 26 / NVP: 78%

Verwendungszweck
Verwendungszweck: - Als Daten-Rangierkabel in Patchfeldern und als Geräteanschlusskabel - Für die Übertragung von digitalen und analogen Sprach-, Bild- und Datensignalen - Für die flexible Arbeitsplatzverkabelung mit langen Patchkabeln - Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäß EN 50173-1 und ISO/IEC 11801, darüber hinaus auch für Multimedia-Anwendungen im CATV-Frequenzbereich bis 862 MHz gemäß IEC 15018 - Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+
