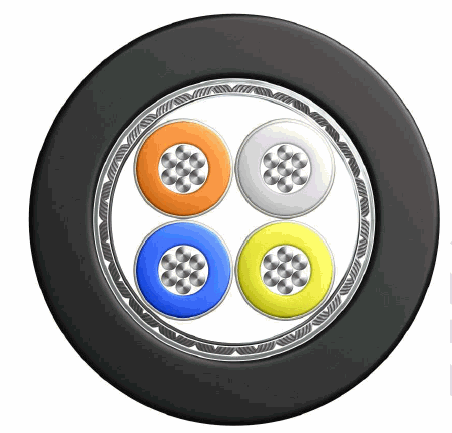

:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/999280011_1.gif "Profinet FE90 (St) C 2x2xAWG22/7 nr - san-hal UL Style 21281 avec prot. UV")
(Les images peuvent différer du produit original)
Profinet FE90 (St) C 2x2xAWG22/7 nr
san-hal UL Style 21281 avec prot. UV
|
Diamètre
5.6 mm
|
Poids
6.2 kg/100m
|
|
No d'article
999280011
|
Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.
Se connecterSpécifications
Emploi tout usage
| Emploi tout usage: | Ce câble PROFINET type B peut être utilisé en installation mobile pour la connexion entre les composants du Bus. Les exigences d’un niveau élevé en matière de transmission des données sont remplies et le blindage permet l’application de ce câble dans des environnements industriels rudes. Les conducteurs ainsi que le blindage du câble sont protégés par un film réfractaire qui empêche un court-circuit en cas d‘incendie |
Construction
| Type: | Profinet |
| Construction du conducteur: | En cuivre étamé, 7 brins |
| Isolation: | Polyéthylène, feuille réfractaire |
| Marquage des conducteurs: | Blanc/jaune/bleu/orange |
| Mode de torsade: | Quartage |
| Enrubannage: | Feuille de plastic |
| Blindage: | Feuille d'aluminium et par tresse de fils de cuivre étamé |
| Densité tresse de fils de cuivre: | env. 85% |
| Enrubannage: | Feuille réfractaire |
| Gaine extérieure: | Composant sans halogène |
| Couleur de la gaine: | Noir |
| Catégorie: | 5e |
Caractéristiques électriques
| Résistance de l'isolation: | ≥ 500MOhm/km |
| Impédance caractéristique: | 100Ω (±5Ω) |
| Résistance de boucle à 20°C: | ≤ 120Ohm/km |
| Impédance de transfert (20MHz): | ≤ 10mOhm/m |
| Temps de propagation de signal: | ≤ 5.3ns/m |
| Atténuation (1MHz): | 2.10 dB/100m |
| Atténuation (4MHz): | 4.00 dB/100m |
| Atténuation (10MHz): | 6.30 dB/100m |
| Atténuation (16MHz): | 8.00 dB/100m |
| Atténuation (20MHz): | 9.00 dB/100m |
| Atténuation (31.25MHz): | 11.40 dB/100m |
| Atténuation (62.25MHz): | 16.50 dB/100m |
| Atténuation (100MHz): | 21.30 dB/100m |
| Tension nominale UL: | 300V |
| Tension d'essai: | 700V |
Caractéristiques thermiques
| Température à l'âme fixe max: | 80°C |
| Température à l'âme mobile max: | 60°C |
| Température ambiante fixe min: | -25°C |
| Température ambiante mobile min: | 0°C |
Caractéristiques mécaniques
| Section: | AWG22 |
| Poids du cuivre: | 33.8 kg/1000m |
| Poids: | 6.2 kg/100m |
| Rayon de courbure min. mobile: | 15x Ø du câble |
| Rayon de courbure min. fixe: | 5x Ø du câble |
| Diamètre: | 5.6 mm |
Normes
| Approbations: | UL AWM |
| Ce produit est conforme: | Directive basse tension 214/35/EU |
| Sans halogène: | CEI 60754-1 |
| Maintien de l'isolation: | CEI 60331-23 (90 minutes) |
| Stabilité aux produits chimiques: | Limité aux huiles, acides et bases |
| Résistance aux intempéries: | Limité, résistant au rayonnement UV |
| Approprié pour un tirage à l'air libre: | Oui |
| Approprié pour un tirage dans le sol : | Non |
| Sans halogène: | Oui |
