Verwendungszweck

Verwendungszweck:

Dieses Koaxialkabel ist besonders für CATV-Netze geeignet. Es wurde für Breitbandnetze optimiert und zeichnet sich durch niedrige Dämpfungswerte aus.

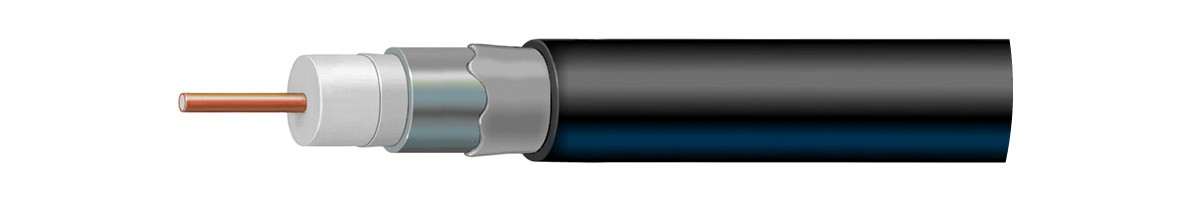

Aufbaubeschreibung

Typ:	QR 715
Innenleiter-Material:	Aluminiumleiter mit Kupfer überzogen
Innenleiter-Ø (mm):	4.22 mm
Dielektrikum:	Zell-PE
Dielektrikum-Ø (mm):	17.42
1. Aussenleiter:	Aluminiumrohr
Umwicklung:	Migra-Heal Flooding Compound
Aussenmantel:	Polyethylen (PE)
Mantelfarbe:	Schwarz

Elektrische Eigenschaften

Wellenwiderstand (Ohm):	75 Ohm
Toleranz Wellenwiderstand:	±2Ohm
Kapazität:	50 ± 2pF/m
Gleichstromwiderstand Innenleiter:	1.9Ohm/km
Gleischstromwiderstand Aussenleiter:	1.37Ohm/km
Ausbreitungsgeschwindigkeit:	88%
Dämpfung (55MHz):	1.21 dB
Dämpfung (250MHz):	2.66 dB
Dämpfung (300MHz):	2.92 dB/100m
Dämpfung (400MHz):	3.44 dB/100m
Dämpfung (450MHz):	3.67 dB/100m
Dämpfung (500MHz):	3.9 dB/100m
Dämpfung (600MHz):	4.3 dB/100m
Dämpfung (862MHz):	5.31 dB/100m
Dämpfung (1000MHz):	5.74 dB/100m

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	70°C
Max. Leitertemperatur bewegt:	50°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-5°C

Mechanische Eigenschaften

Gewicht:	21.5 kg/100m
Mindestbiegeradius nicht bewegt:	4x Leitungsdurchmesser
Durchmesser:	19.94 mm

Normung

Geeignet für die Verlegung im Freien:	Ja
Geeignet für die Verlegung ins Erdreich:	Ja
Witterungsbeständigkeit:	Gut, bedingt UV-beständig
Chemische Beständigkeit:	Gut gegen Öl, Säuren und Basen
Halogenfreiheit:	Nein
