Profinet hal-frei (St) C 2x2xAWG22/1 gn
Kat.5e Easy Strip CMG UL Style 21279

Profinet hal-frei (St) C 2x2xAWG22/1 gn
Kat.5e Easy Strip CMG UL Style 21279

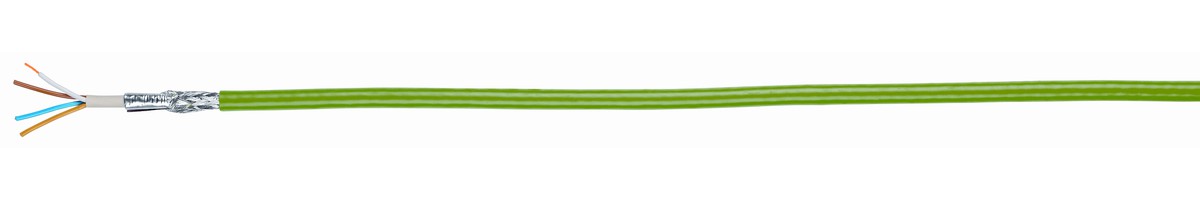

(Bilder können vom Originalprodukt abweichen)
Durchmesser
6.5 mm
Gewicht
6.5 kg/100m
Artikel Nr.
999270002

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Profinet

    Leiteraufbau

    Kupferleiter blank, eindrähtig

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    Weiss/gelb/blau/orange

    Verseilart

    Sternvierer

    Umwicklung

    Kunststofffolie

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Innenmantel

    Halogenfreie Mischung

    Aussenmantel

    Halogenfreie Mischung

    Easy Strip

    Ja

    Kategorie

    5e

  • Normung
    Approbationen

    UL AWM und listed

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    UL Style

    21279

    UL listed

    CMG

    Halogenfreiheit

    IEC 60754-1/2

    Wärmefreisetzung, Brandentwicklung

    IEC 60332-3

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Witterungsbeständigkeit

    Nicht UV-beständig

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Halogenfreiheit

    Ja

  • Mechanische Eigenschaften
    Kupfer Zahl

    30.4 kg/1000m

    Gewicht

    6.5 kg/100m

    Mindestbiegeradius bewegt

    10x Leitungsdurchmesser

    Durchmesser

    6.5

  • Elektrische Eigenschaften
    Leiteraufbau

    1xAWG22

    Isolationswiderstand

    ≥ 500MOhm/km

    Wellenwiderstand

    100Ω (±15Ω)

    Schleifenwiderstand bei 20°C

    ≤ 115Ohm/km

    Transferimpedanz (20MHz)

    ≤ 10mOhm/m

    Signal Laufzeit

    ≤ 5.3ns/m

    Dämpfung (1MHz)

    1.6

    Dämpfung (4MHz)

    3.2

    Dämpfung (10MHz)

    5.2

    Dämpfung (16MHz)

    6.9

    Dämpfung (20MHz)

    7.8

    Dämpfung (31.25MHz)

    10.5

    Dämpfung (62.25MHz)

    15.0

    Dämpfung (100MHz)

    19.5

    Prüfspannung

    2000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    75°C

    Max. Leitertemperatur bewegt

    60°C

    Min. Umgebungstemperatur nicht bewegt

    -25°C

    Min. Umgebungstemperatur bewegt

    0°C

  • Verwendungszweck
    Verwendungszweck

    Dieses PROFINET Kabel Typ A kann für die feste Installation für die Verbindung zwischen den Busteilnehmern verwendet werden.
    Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester
    Industrieumgebung eingesetzt werden. Mit der UL Listung (CMG) werden die neuen Richtlinien der NFPA 79 eingehalten.

Spezifikationen


Aufbaubeschreibung
Typ: Profinet
Leiteraufbau: Kupferleiter blank, eindrähtig
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: Weiss/gelb/blau/orange
Verseilart: Sternvierer
Umwicklung: Kunststofffolie
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Innenmantel: Halogenfreie Mischung
Aussenmantel: Halogenfreie Mischung
Easy Strip: Ja
Kategorie: 5e

Normung
Approbationen: UL AWM und listed
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
UL Style: 21279
UL listed: CMG
Halogenfreiheit: IEC 60754-1/2
Wärmefreisetzung, Brandentwicklung: IEC 60332-3
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit: Nicht UV-beständig
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Halogenfreiheit: Ja

Mechanische Eigenschaften
Kupfer Zahl: 30.4 kg/1000m
Gewicht: 6.5 kg/100m
Mindestbiegeradius bewegt: 10x Leitungsdurchmesser
Durchmesser: 6.5

Elektrische Eigenschaften
Leiteraufbau: 1xAWG22
Isolationswiderstand: ≥ 500MOhm/km
Wellenwiderstand: 100Ω (±15Ω)
Schleifenwiderstand bei 20°C: ≤ 115Ohm/km
Transferimpedanz (20MHz): ≤ 10mOhm/m
Signal Laufzeit: ≤ 5.3ns/m
Dämpfung (1MHz): 1.6
Dämpfung (4MHz): 3.2
Dämpfung (10MHz): 5.2
Dämpfung (16MHz): 6.9
Dämpfung (20MHz): 7.8
Dämpfung (31.25MHz): 10.5
Dämpfung (62.25MHz): 15.0
Dämpfung (100MHz): 19.5
Prüfspannung: 2000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 75°C
Max. Leitertemperatur bewegt: 60°C
Min. Umgebungstemperatur nicht bewegt: -25°C
Min. Umgebungstemperatur bewegt: 0°C

Verwendungszweck
Verwendungszweck: Dieses PROFINET Kabel Typ A kann für die feste Installation für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Mit der UL Listung (CMG) werden die neuen Richtlinien der NFPA 79 eingehalten.
