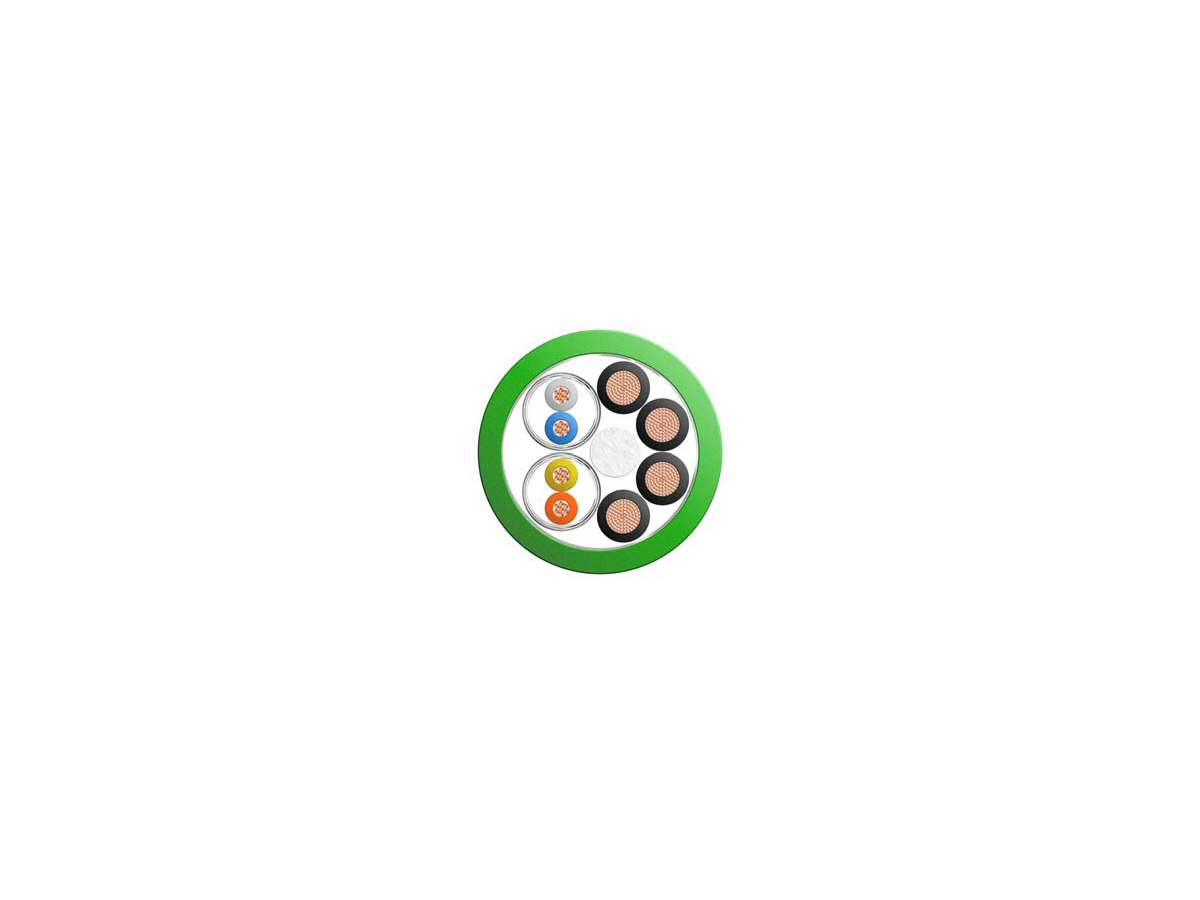

(Bilder können vom Originalprodukt abweichen)
Profinet Hybrid hal-frei (St) C
2x2xAWG22/7+4x1.50 grün UL Style 21282
|
Durchmesser
10.3 mm
|
Gewicht
15.3 kg/100m
|
|
Artikel Nr.
999280004
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | Dieses PROFINET Kabel Typ B kann für die flexible Installation für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. |
Aufbaubeschreibung
| Typ: | Profibus Hybrid |
| Leiteraufbau: | Kupferleiter verzinnt, 7-drähtig |
| Aderisolation: | Polypropylen |
| Aderkennzeichnung: | Weiss/gelb/blau/orange |
| Paarzahl: | 2 |
| Verseilart: | 2 Leiter zu einem Paar verseilt, 4 Paare verseilt |
| Umwicklung: | Kunststofffolie |
| Aussenmantel: | Halogenfreie Compound |
| Easy Strip: | Ja |
| Kategorie: | 5e |
Elektrische Eigenschaften
| Isolationswiderstand: | ≥ 500MOhm/km |
| Wellenwiderstand: | 100Ω (±15Ω) |
| Schleifenwiderstand bei 20°C: | ≤ 120Ohm/km |
| Transferimpedanz (20MHz): | ≤ 10mOhm/m |
| Prüfspannung: | 700V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 75°C |
| Max. Leitertemperatur bewegt: | 50°C |
| Min. Umgebungstemperatur nicht bewegt: | -40°C |
| Min. Umgebungstemperatur bewegt: | -5°C |
Mechanische Eigenschaften
| Kupfer Zahl: | 94.2 kg/1000m |
| Gewicht: | 15.3 kg/100m |
| Durchmesser: | 10.3 mm |
Normung
| Approbationen: | UL AWM |
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| UL Style: | 21282 |
| Flammwidrig: | IEC 60332-1 |
| Halogenfreiheit: | IEC 60754-1/2 |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Witterungsbeständigkeit: | Beschränkt, UV-beständig gem. UL |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Halogenfreiheit: | Ja |
