Emploi tout usage

Emploi tout usage:

Ce câble PROFINET type B peut être utilisé en installation mobile pour la connexion entre les composants du Bus. Les exigences d’un niveau élevé en matière de transmission des données sont remplies et le blindage permet l’application de ce câble dans des environnements industriels rudes.

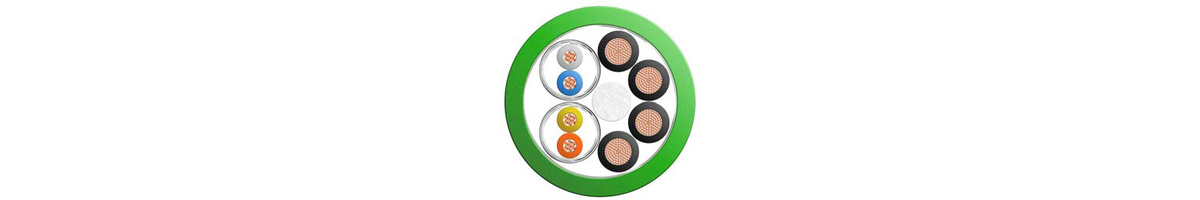

Construction

Construction du conducteur:	En cuivre étamé, 7 brins
Isolation:	Polypropylène
Marquage des conducteurs:	Blanc/jaune/bleu/orange
Nombre de paires:	2
Mode de torsade:	2 conducteurs torsadés par paire, 4 paires torsadées
Enrubannage:	Feuille de plastic
Gaine extérieure:	Composant sans halogène
Easy Strip:	Oui
Catégorie:	5e

Caractéristiques électriques

Résistance de l'isolation:	≥ 500MOhm/km
Impédance caractéristique:	100Ω (±15Ω)
Résistance de boucle à 20°C:	≤ 120Ohm/km
Impédance de transfert (20MHz):	≤ 10mOhm/m
Tension d'essai:	700V

Caractéristiques thermiques

Température à l'âme fixe max:	75°C
Température à l'âme mobile max:	50°C
Température ambiante fixe min:	-40°C
Température ambiante mobile min:	-5°C

Caractéristiques mécaniques

Poids du cuivre:	94.2 kg/1000m
Poids:	15.3 kg/100m
Diamètre:	10.3

Normes

Approbations:	UL AWM
Ce produit est conforme:	Directive basse tension 214/35/EU
Non propagateur de la flamme:	CEI 60332-1
Sans halogène:	CEI 60754-1
Stabilité aux produits chimiques:	Limité aux huiles, acides et bases
Résistance aux intempéries:	Limité, résistant au rayonnement UV selon UL
Approprié pour un tirage à l'air libre:	Non
Approprié pour un tirage dans le sol :	Non
Sans halogène:	Oui
