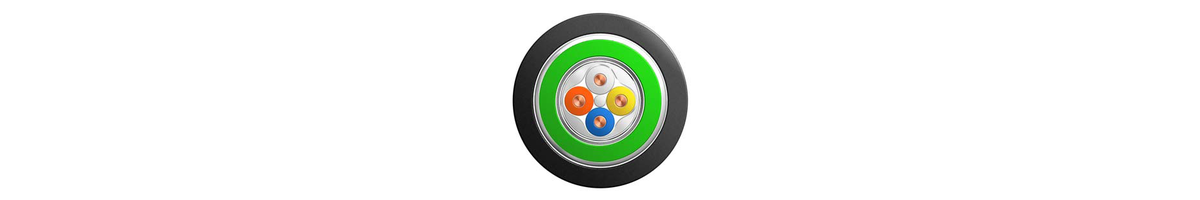

Profinet PE/PVC (St) C 2x2xAWG22/1 sw
Kat.5e Easy Strip Nagetierschutz

Profinet PE/PVC (St) C 2x2xAWG22/1 sw
Kat.5e Easy Strip Nagetierschutz

Durchmesser
9.3 mm
Gewicht
12.4 kg/100m
Artikel Nr.
999270003

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Profinet

    Leiteraufbau

    Kupferleiter blank, eindrähtig

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    Weiss/gelb/blau/orange

    Verseilart

    Sternvierer

    Umwicklung

    Kunststofffolie

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 90%

    Innenmantel

    PVC

    Armierung

    Verzinkte Stahlbänder, leicht (CL)

    Aussenmantel

    Polyethylen (PE)

    Mantelfarbe

    Grün

    Easy Strip

    Ja

    Kategorie

    5e

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Witterungsbeständigkeit

    Gut, UV-beständig

    Ölbeständigkeit

    Gut gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Kupfer Zahl

    30.4 kg/1000m

    Gewicht

    12.4 kg/100m

    Mindestbiegeradius bewegt

    10x Leitungsdurchmesser

    Durchmesser

    9.3

    Zugkraft

    < 150N

  • Elektrische Eigenschaften
    Isolationswiderstand

    ≥ 500MOhm/km

    Wellenwiderstand

    100Ω (±15Ω)

    Schleifenwiderstand bei 20°C

    ≤ 115Ohm/km

    Transferimpedanz (20MHz)

    ≤ 10mOhm/m

    Signal Laufzeit

    ≤ 5.3ns/m

    Dämpfung (1MHz)

    1.6

    Dämpfung (4MHz)

    3.2

    Dämpfung (10MHz)

    5.2

    Dämpfung (16MHz)

    6.9

    Dämpfung (20MHz)

    7.8

    Dämpfung (31.25MHz)

    10.5

    Dämpfung (62.25MHz)

    15.0

    Dämpfung (100MHz)

    19.5

    Nennspannung

    100V

    Prüfspannung

    2000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    60°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -20°C

  • Verwendungszweck
    Verwendungszweck

    Dieses PROFINET Kabel Typ A kann für die feste Installation für die Verbindung zwischen den Busteilnehmern verwendet werden.
    Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester
    Industrieumgebung eingesetzt werden. Zwei Lagen galvanisierter Stahlbänder schützen die Leiter vor Nagetieren. Der Aussenmantel ist beständig gegen UV-Strahlen.

Spezifikationen


Aufbaubeschreibung
Typ: Profinet
Leiteraufbau: Kupferleiter blank, eindrähtig
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: Weiss/gelb/blau/orange
Verseilart: Sternvierer
Umwicklung: Kunststofffolie
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 90%
Innenmantel: PVC
Armierung: Verzinkte Stahlbänder, leicht (CL)
Aussenmantel: Polyethylen (PE)
Mantelfarbe: Grün
Easy Strip: Ja
Kategorie: 5e

Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit: Gut, UV-beständig
Ölbeständigkeit: Gut gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Kupfer Zahl: 30.4 kg/1000m
Gewicht: 12.4 kg/100m
Mindestbiegeradius bewegt: 10x Leitungsdurchmesser
Durchmesser: 9.3
Zugkraft: < 150N

Elektrische Eigenschaften
Isolationswiderstand: ≥ 500MOhm/km
Wellenwiderstand: 100Ω (±15Ω)
Schleifenwiderstand bei 20°C: ≤ 115Ohm/km
Transferimpedanz (20MHz): ≤ 10mOhm/m
Signal Laufzeit: ≤ 5.3ns/m
Dämpfung (1MHz): 1.6
Dämpfung (4MHz): 3.2
Dämpfung (10MHz): 5.2
Dämpfung (16MHz): 6.9
Dämpfung (20MHz): 7.8
Dämpfung (31.25MHz): 10.5
Dämpfung (62.25MHz): 15.0
Dämpfung (100MHz): 19.5
Nennspannung: 100V
Prüfspannung: 2000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 60°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -20°C

Verwendungszweck
Verwendungszweck: Dieses PROFINET Kabel Typ A kann für die feste Installation für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Zwei Lagen galvanisierter Stahlbänder schützen die Leiter vor Nagetieren. Der Aussenmantel ist beständig gegen UV-Strahlen.
