Verwendungszweck

Verwendungszweck:

Dieses PROFINET Kabel Typ A kann für die feste Installation für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Zwei Lagen galvanisierter Stahlbänder schützen die Leiter vor Nagetieren. Der Aussenmantel ist beständig gegen UV-Strahlen.

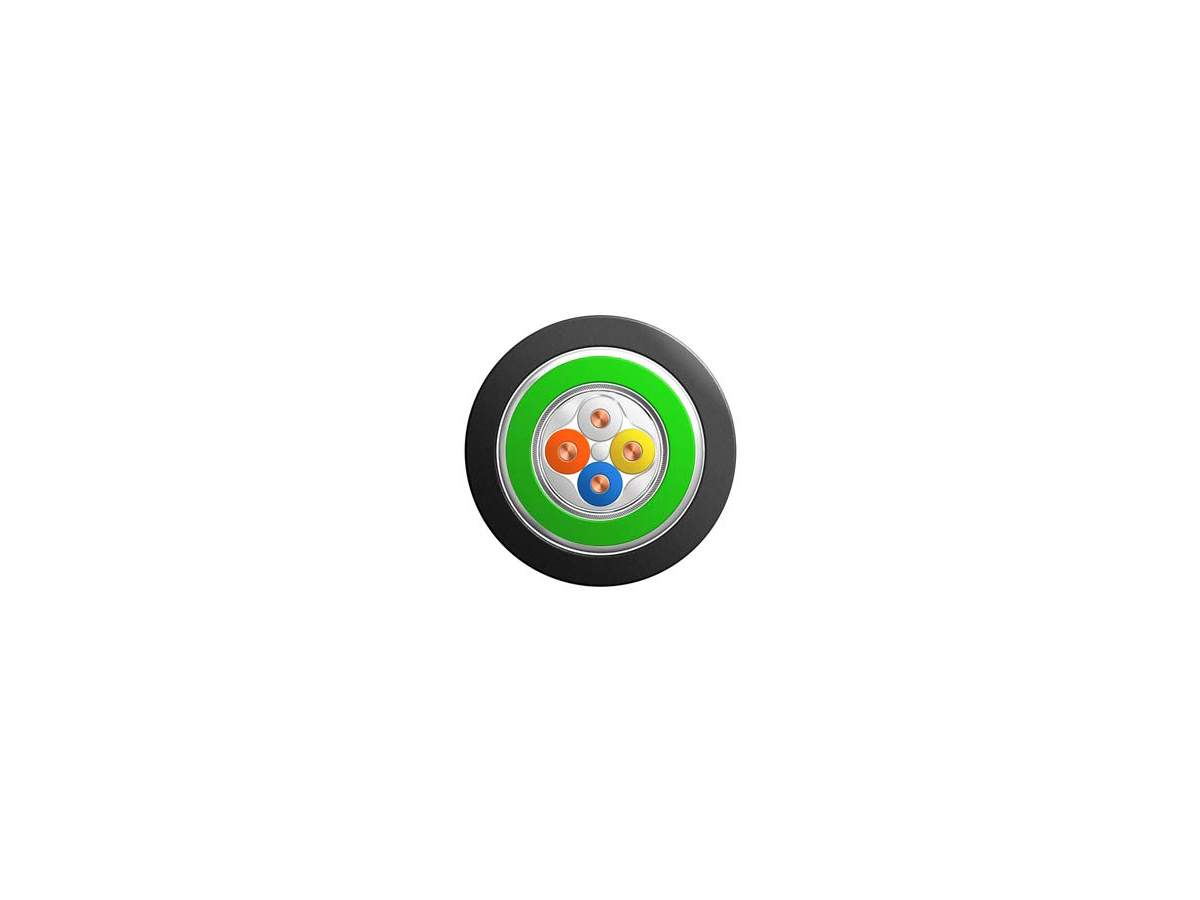

Aufbaubeschreibung

Typ:	Profinet
Leiteraufbau:	Kupferleiter blank, eindrähtig
Aderisolation:	Polyethylen (PE)
Aderkennzeichnung:	Weiss/gelb/blau/orange
Verseilart:	Sternvierer
Umwicklung:	Kunststofffolie
Abschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht:	ca. 90%
Innenmantel:	PVC
Armierung:	Verzinkte Stahlbänder, leicht (CL)
Aussenmantel:	Polyethylen (PE)
Mantelfarbe:	Grün
Easy Strip:	Ja
Kategorie:	5e

Elektrische Eigenschaften

Isolationswiderstand:	≥ 500MOhm/km
Wellenwiderstand:	100Ω (±15Ω)
Schleifenwiderstand bei 20°C:	≤ 115Ohm/km
Transferimpedanz (20MHz):	≤ 10mOhm/m
Signal Laufzeit:	≤ 5.3ns/m
Dämpfung (1MHz):	1.6 dB/100m
Dämpfung (4MHz):	3.2 dB/100m
Dämpfung (10MHz):	5.2 dB/100m
Dämpfung (16MHz):	6.9 dB/100m
Dämpfung (20MHz):	7.8 dB/100m
Dämpfung (31.25MHz):	10.5 dB/100m
Dämpfung (62.25MHz):	15.0 dB/100m
Dämpfung (100MHz):	19.5 dB/100m
Nennspannung:	100V
Prüfspannung:	2000V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	70°C
Max. Leitertemperatur bewegt:	60°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-20°C

Mechanische Eigenschaften

Kupfer Zahl:	30.4 kg/1000m
Gewicht:	12.4 kg/100m
Mindestbiegeradius bewegt:	10x Leitungsdurchmesser
Durchmesser:	9.3 mm
Zugkraft:	< 150N

Normung

Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
Chemische Beständigkeit:	Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit:	Gut, UV-beständig
Ölbeständigkeit:	Gut gegen Öl, Säuren und Basen
Halogenfreiheit:	Nein
