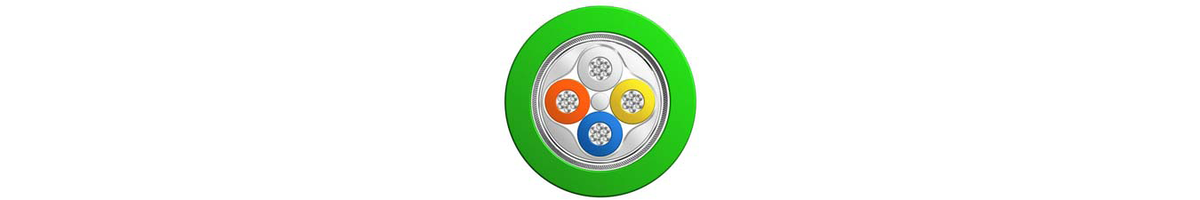

(Bilder können vom Originalprodukt abweichen)
Profinet PUR C (St) 2x2xAWG22/7 gn
Easy Strip CMX FRNC schleppkettenfähig
|
Durchmesser
6.5 mm
|
Gewicht
6.1 kg/100m
|
|
Artikel Nr.
999290002
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Beschreibung
| Kurz-Beschreibung: | Typ C: schleppkettenfähiges Kabel |
Verwendungszweck
| Verwendungszweck: | Dieses PROFINET Kabel Typ C kann für alle hochflexiblen Installationen (z.B. Schleppketten) für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Mit der UL Listung (CMX) werden die neuen Richtlinien der NFPA 79 eingehalten. |
Aufbaubeschreibung
| Typ: | Profinet |
| Leiteraufbau: | Kupferleiter verzinnt, 7-drähtig |
| Aderisolation: | Polyethylen (PE) |
| Aderkennzeichnung: | Weiss/gelb/blau/orange |
| Verseilart: | Sternvierer |
| Umwicklung: | Kunststofffolie |
| Innenmantel: | Halogenfreie Mischung |
| Gesamtschirmung: | Aluminiumfolie und Kupfergeflecht verzinnt |
| Bedeckung Kupfergeflecht: | ca. 85% |
| Aussenmantel: | Polyurethan (PUR) |
| Easy Strip: | Ja |
| Kategorie: | 5e |
Elektrische Eigenschaften
| Leiteraufbau: | 7xAWG22 |
| Isolationswiderstand: | ≥ 500MOhm/km |
| Wellenwiderstand: | 100Ω (±15Ω) |
| Schleifenwiderstand bei 20°C: | ≤ 120Ohm/km |
| Transferimpedanz (20MHz): | ≤ 20mOhm/m |
| Signal Laufzeit: | ≤ 5.3ns/m |
| Dämpfung (1MHz): | 2.1 dB/100m |
| Dämpfung (4MHz): | 4.0 dB/100m |
| Dämpfung (10MHz): | 6.3 dB/100m |
| Dämpfung (16MHz): | 8.0 dB/100m |
| Dämpfung (20MHz): | 9.0 dB/100m |
| Dämpfung (31.25MHz): | 11.4 dB/100m |
| Dämpfung (62.25MHz): | 16.5 dB/100m |
| Dämpfung (100MHz): | 21.3 dB/100m |
| Nennspannung UL: | 600V |
| Prüfspannung: | 2000V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 70°C |
| Max. Leitertemperatur bewegt: | 60°C |
| Min. Umgebungstemperatur nicht bewegt: | -40°C |
| Min. Umgebungstemperatur bewegt: | -20°C |
Mechanische Eigenschaften
| Kupfer Zahl: | 31.3 kg/1000m |
| Gewicht: | 6.1 kg/100m |
| Mindestbiegeradius nicht bewegt: | 4x Leitungsdurchmesser |
| Durchmesser: | 6.5 mm |
| Zugkraft: | < 150N |
| Biegezyklen: | max. 3 Mio bei Biegedruchmesser 200mm |
| Beschleunigung: | 4m/sec2 |
| Geschwindigkeit: | 4m/s |
Normung
| Approbationen: | UL listed |
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| UL listed: | CMX |
| Flammwidrig: | UL 1581 VW1 |
| Halogenfreiheit: | Ja |
| Chemische Beständigkeit: | Sehr gut gegen Öl, Säuren und Basen |
| Witterungsbeständigkeit: | Sehr gut, UV-beständig |
| Ölbeständigkeit: | IEC 60811-2-1 |
| UV-beständig: | UL 1581 Sec. 1200 |
| Geeignet für die Verlegung im Freien: | Ja |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Halogenfreiheit: | Ja |
