Profinet PUR C (St) 2x2xAWG22/7 vt
Easy Strip CMX FRNC chaînes d'entraînem.

Profinet PUR C (St) 2x2xAWG22/7 vt
Easy Strip CMX FRNC chaînes d'entraînem.

Diamètre
6.5 mm
Poids
6.1 kg/100m
No d'article
999290002

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Caractéristiques mécaniques
    Poids du cuivre

    31.3 kg/1000m

    Poids

    6.1 kg/100m

    Rayon de courbure min. fixe

    4x Ø du câble

    Diamètre

    6.5

    Force de traction

    < 150N

    Flexions répétées

    max. 3 mio avec diamètre courbure 200mm

    Accéleration

    4m/sec2

    Vitesse

    4m/s

  • Normes
    Approbations

    UL listed

    Ce produit est conforme

    Directive basse tension 214/35/EU

    UL listed

    CMX

    Non propagateur de la flamme

    UL 1581 VW1

    Sans halogène

    Oui

    Stabilité aux produits chimiques

    Très bonne vers huiles, acides et bases

    Résistance aux intempéries

    Très bonne, résistant au rayonnement UV

    Résistance à l‘huile

    CEI 60811-2-1

    Résistant aux rayons UV

    UL 1581 Sec. 1200

    Approprié pour un tirage à l'air libre

    Oui

    Approprié pour un tirage souterrain

    Non

    Sans halogène

    Oui

  • Caractéristiques électriques
    Résistance de l'isolation

    ≥ 500MOhm/km

    Impédance caractéristique

    100Ω (±15Ω)

    Résistance de boucle à 20°C

    ≤ 120Ohm/km

    Impédance de transfert (20MHz)

    ≤ 20mOhm/m

    Temps de propagation de signal

    ≤ 5.3ns/m

    Atténuation (1MHz)

    2.1

    Atténuation (4MHz)

    4.0

    Atténuation (10MHz)

    6.3

    Atténuation (16MHz)

    8.0

    Atténuation (20MHz)

    9.0

    Atténuation (31.25MHz)

    11.4

    Atténuation (62.25MHz)

    16.5

    Atténuation (100MHz)

    21.3

    Tension nominale UL

    600V

    Tension d'essai

    2000V

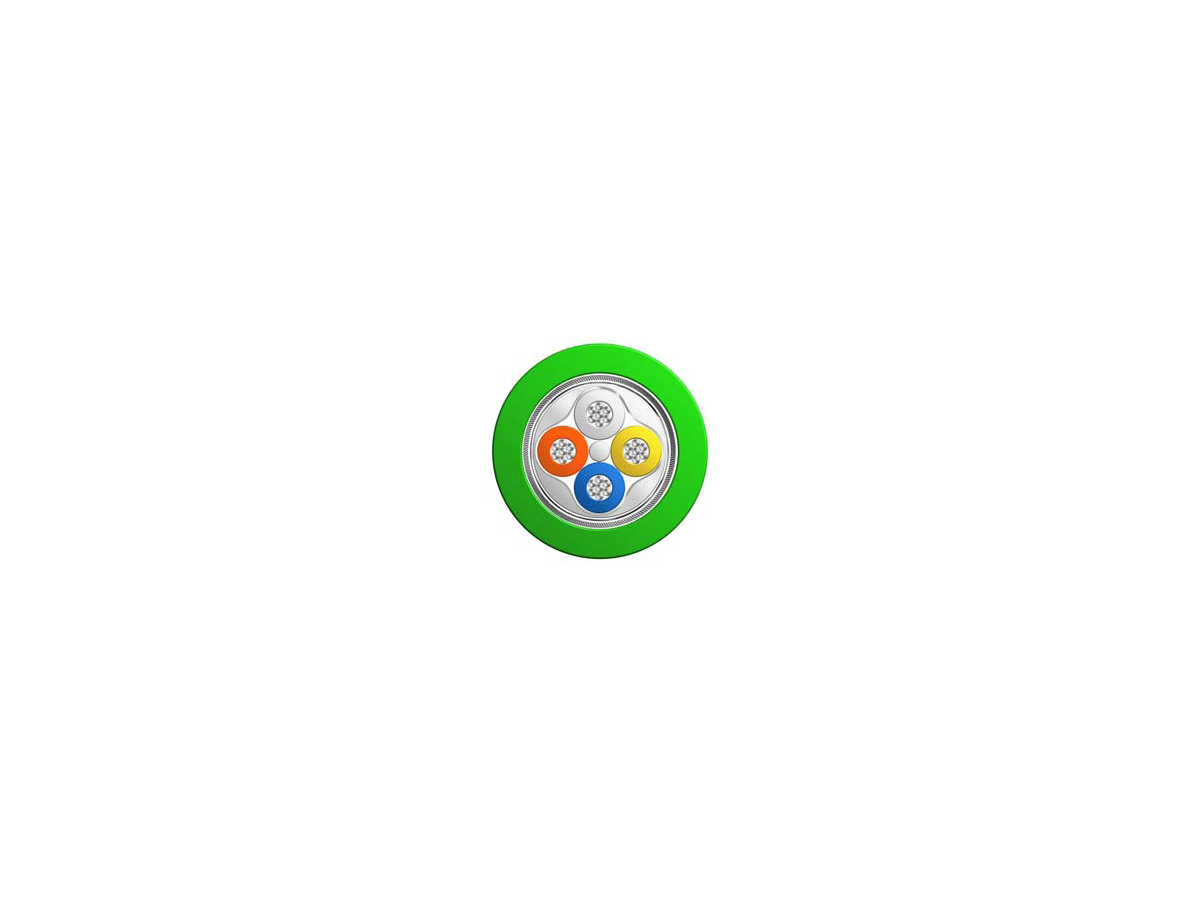

  • Construction
    Type

    Profinet

    Construction du conducteur

    En cuivre étamé, 7 brins

    Isolation

    Polyéthylène (PE)

    Marquage des conducteurs

    Blanc/jaune/bleu/orange

    Mode de torsade

    Quartage

    Enrubannage

    Feuille de plastic

    Gaine intérieure

    Mélange sans halogène

    Blindage général

    Feuille d'aluminium et par tresse de fils de cuivre étamé

    Densité tresse de fils de cuivre

    env. 85%

    Gaine extérieure

    Polyuréthane (PUR)

    Easy Strip

    Oui

    Catégorie

    5e

  • Description
    Description courte

    Typ C: câble pour chaînes d'entraînement

  • Emploi tout usage
    Emploi tout usage

    Ce câble PROFINET type C peut être utilisé en installation à haute fl exibilité (p. ex. les chaînes d’entraînement) pour la connexion
    entre les composants du Bus. Les exigences d’un niveau élevé en matière de transmission des données sont remplies et
    le blindage permet l’application de ce câble dans des environnements industriels rudes. Avec le listing UL (CMX), les nouvelles directives de la norme NFPA 79 sont respectées.

  • Caractéristiques thermiques
    Température à l'âme fixe max

    70°C

    Température à l'âme mobile max

    60°C

    Température ambiante fixe min

    -40°C

    Température ambiante mobile min

    -20°C

Spécifications


Caractéristiques mécaniques
Poids du cuivre: 31.3 kg/1000m
Poids: 6.1 kg/100m
Rayon de courbure min. fixe: 4x Ø du câble
Diamètre: 6.5
Force de traction: < 150N
Flexions répétées: max. 3 mio avec diamètre courbure 200mm
Accéleration: 4m/sec2
Vitesse: 4m/s

Normes
Approbations: UL listed
Ce produit est conforme: Directive basse tension 214/35/EU
UL listed: CMX
Non propagateur de la flamme: UL 1581 VW1
Sans halogène: Oui
Stabilité aux produits chimiques: Très bonne vers huiles, acides et bases
Résistance aux intempéries: Très bonne, résistant au rayonnement UV
Résistance à l‘huile: CEI 60811-2-1
Résistant aux rayons UV: UL 1581 Sec. 1200
Approprié pour un tirage à l'air libre: Oui
Approprié pour un tirage souterrain: Non
Sans halogène: Oui

Caractéristiques électriques
Résistance de l'isolation: ≥ 500MOhm/km
Impédance caractéristique: 100Ω (±15Ω)
Résistance de boucle à 20°C: ≤ 120Ohm/km
Impédance de transfert (20MHz): ≤ 20mOhm/m
Temps de propagation de signal: ≤ 5.3ns/m
Atténuation (1MHz): 2.1
Atténuation (4MHz): 4.0
Atténuation (10MHz): 6.3
Atténuation (16MHz): 8.0
Atténuation (20MHz): 9.0
Atténuation (31.25MHz): 11.4
Atténuation (62.25MHz): 16.5
Atténuation (100MHz): 21.3
Tension nominale UL: 600V
Tension d'essai: 2000V

Construction
Type: Profinet
Construction du conducteur: En cuivre étamé, 7 brins
Isolation: Polyéthylène (PE)
Marquage des conducteurs: Blanc/jaune/bleu/orange
Mode de torsade: Quartage
Enrubannage: Feuille de plastic
Gaine intérieure: Mélange sans halogène
Blindage général: Feuille d'aluminium et par tresse de fils de cuivre étamé
Densité tresse de fils de cuivre: env. 85%
Gaine extérieure: Polyuréthane (PUR)
Easy Strip: Oui
Catégorie: 5e

Description
Description courte: Typ C: câble pour chaînes d'entraînement

Emploi tout usage
Emploi tout usage: Ce câble PROFINET type C peut être utilisé en installation à haute fl exibilité (p. ex. les chaînes d’entraînement) pour la connexion entre les composants du Bus. Les exigences d’un niveau élevé en matière de transmission des données sont remplies et le blindage permet l’application de ce câble dans des environnements industriels rudes. Avec le listing UL (CMX), les nouvelles directives de la norme NFPA 79 sont respectées.

Caractéristiques thermiques
Température à l'âme fixe max: 70°C
Température à l'âme mobile max: 60°C
Température ambiante fixe min: -40°C
Température ambiante mobile min: -20°C
