TV Koax MK15 / RG11 75 Ohm PE sw
1.63/7.2 Erdleitungskabel

TV Koax MK15 / RG11 75 Ohm PE sw
1.63/7.2 Erdleitungskabel

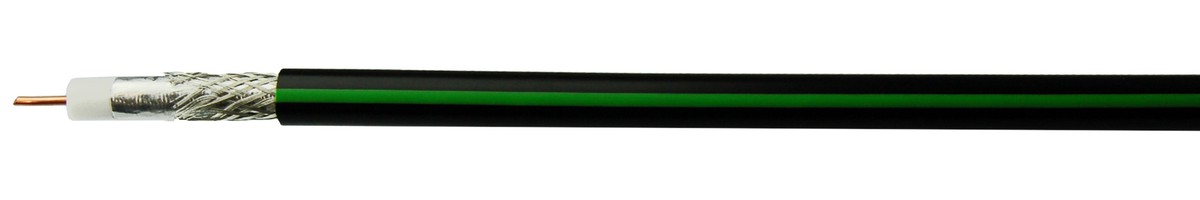

(Bilder können vom Originalprodukt abweichen)
Durchmesser
10.3 mm
Gewicht
7.6 kg/100m
Artikel Nr.
6223500
E-Nr.
101660341

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    MK15

    Innenleiter-Material

    Stahldraht mit Kupferummantelung

    Innenleiter-Ø (mm)

    1.63

    Dielektrikum

    Zell-PE

    Dielektrikum-Ø (mm)

    7.1

    1. Aussenleiter

    Aluminium-Band, verklebt mit dem Dielektrikum

    2. Aussenleiter

    Kupfergeflecht verzinnt

    Aussenmantel

    Polyethylen (PE)

    Mantelfarbe

    Schwarz mit zwei grünen Längsstreifen

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm)

    75

    Toleranz Wellenwiderstand

    ±2Ohm

    Kapazität

    54 ± 2pF/m

    Gleichstromwiderstand Innenleiter

    42.6Ohm/km

    Gleischstromwiderstand Aussenleiter

    16Ohm/km

    Dielektrizitätskonstante

    1.48

    Ausbreitungsgeschwindigkeit

    82%

    Dämpfung (50MHz)

    2.93

    Dämpfung (100MHz)

    4.09

    Dämpfung (200MHz)

    5.8

    Dämpfung (300MHz)

    7.01

    Dämpfung (600MHz)

    9.91

    Dämpfung (862MHz)

    12.43

    Schirmdämpfung 30-1000MHz

    >75dB

    Rückflussdämpfung 10-470MHz

    >23dB

    Rückflussdämpfung 470-862MHz

    >20dB

  • Normung
    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Geeignet für die Verlegung im Freien

    Bedingt

    Geeignet für die Verlegung ins Erdreich

    Ja

    Witterungsbeständigkeit

    Gut, bedingt UV-beständig

    Chemische Beständigkeit

    Gut gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Gewicht

    7.6 kg/100m

    Mindestbiegeradius nicht bewegt

    60mm

    Durchmesser

    10.3

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Dieses Koaxialkabel ist besonders für die TV Hausinstallation geeignet. Es ist geeignet für die direkte Erdverlegung.

Spezifikationen


Aufbaubeschreibung
Typ: MK15
Innenleiter-Material: Stahldraht mit Kupferummantelung
Innenleiter-Ø (mm): 1.63
Dielektrikum: Zell-PE
Dielektrikum-Ø (mm): 7.1
1. Aussenleiter: Aluminium-Band, verklebt mit dem Dielektrikum
2. Aussenleiter: Kupfergeflecht verzinnt
Aussenmantel: Polyethylen (PE)
Mantelfarbe: Schwarz mit zwei grünen Längsstreifen

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 75
Toleranz Wellenwiderstand: ±2Ohm
Kapazität: 54 ± 2pF/m
Gleichstromwiderstand Innenleiter: 42.6Ohm/km
Gleischstromwiderstand Aussenleiter: 16Ohm/km
Dielektrizitätskonstante: 1.48
Ausbreitungsgeschwindigkeit: 82%
Dämpfung (50MHz): 2.93
Dämpfung (100MHz): 4.09
Dämpfung (200MHz): 5.8
Dämpfung (300MHz): 7.01
Dämpfung (600MHz): 9.91
Dämpfung (862MHz): 12.43
Schirmdämpfung 30-1000MHz: >75dB
Rückflussdämpfung 10-470MHz: >23dB
Rückflussdämpfung 470-862MHz: >20dB

Normung
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Geeignet für die Verlegung im Freien: Bedingt
Geeignet für die Verlegung ins Erdreich: Ja
Witterungsbeständigkeit: Gut, bedingt UV-beständig
Chemische Beständigkeit: Gut gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Gewicht: 7.6 kg/100m
Mindestbiegeradius nicht bewegt: 60mm
Durchmesser: 10.3

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Dieses Koaxialkabel ist besonders für die TV Hausinstallation geeignet. Es ist geeignet für die direkte Erdverlegung.
