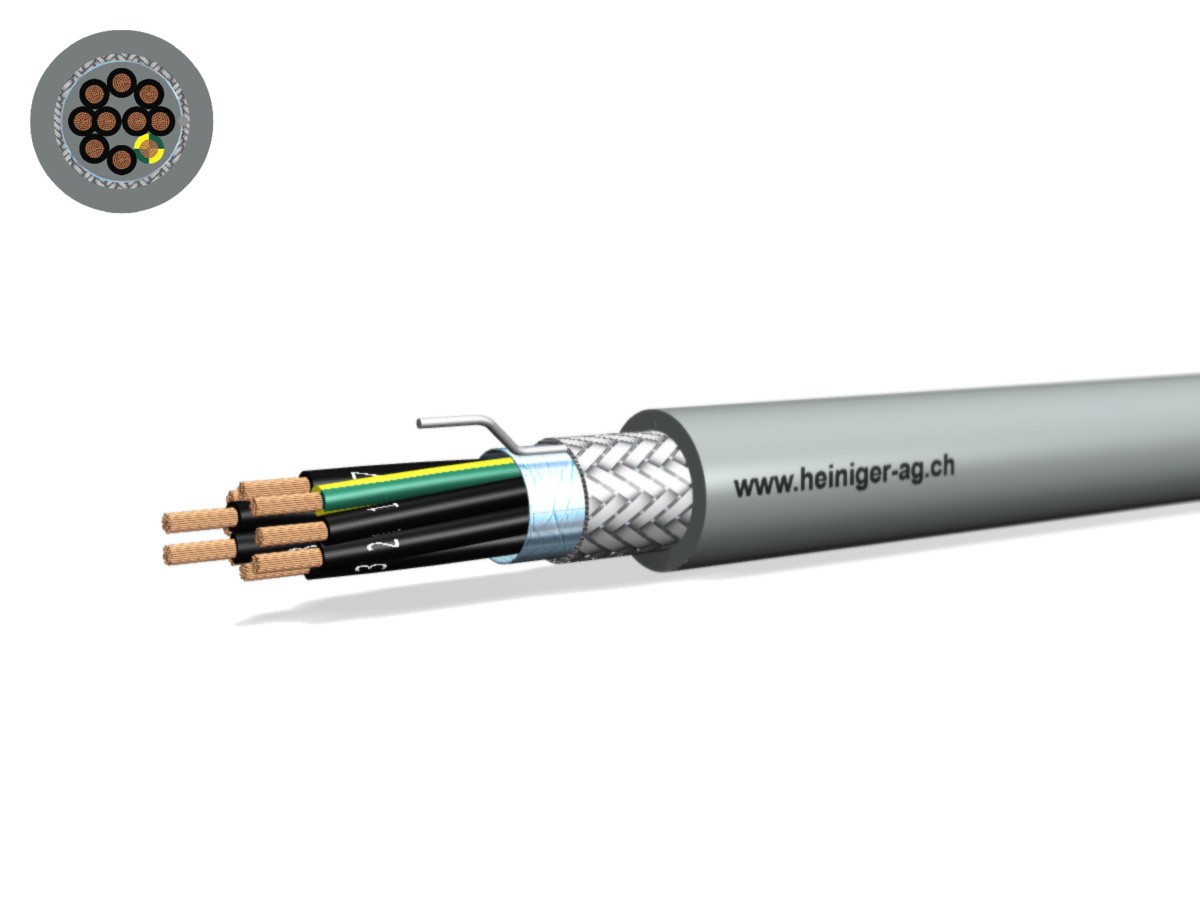

Câble commande Cca-flex C 10x1.00 JZ gr
LiH(St)CH san-hal 300/500V EN 50399

Câble commande Cca-flex C 10x1.00 JZ gr
LiH(St)CH san-hal 300/500V EN 50399

(Les images peuvent différer du produit original)
Diamètre
11.5 mm
Poids
21.82 kg/100m
No d'article
775852103
No E
118855100

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Normes
    Ce produit est conforme

    Directive basse tension 214/35/EU

    Non propagateur de la flamme

    CEI 60332-1

    Sans halogène

    CEI 60754-1

    Pas de gaz corrosifs

    CEI 60754-2

    Densité de fumée

    CEI 61034-2

    Dégagement de chaleur, développement de l’incendie

    EN 50399

    Classe de feu min.

    Cca (haut)

    Classe de dégagement de fumée (smoke)

    s1

    Classe de réaction aux goutelettes enflammées (drop)

    d1

    Classe de développement d’acidité (acidity)

    a1

    Approprié pour un tirage à l'air libre

    Non

    Approprié pour un tirage souterrain

    Non

    Résistance aux intempéries

    Limité, pas résistant au rayonnement UV

    Stabilité aux produits chimiques

    Limité aux huiles, acides et bases

    Sans halogène

    Oui

  • Construction
    Construction du conducteur

    En cuivre nu, multibrin, selon VDE 0295 cl.5

    Isolation

    Mélange sans halogène

    Marquage des conducteurs

    Numéroté

    Mode de torsade

    Torsadés par couches concentriques

    Blindage

    Feuille d'aluminium et par tresse de fils de cuivre étamé

    Densité tresse de fils de cuivre

    env. 85%

    Toron de continuité

    Cuivre étamé, selon VDE 0295 Kl.5

    Gaine extérieure

    Mélange sans halogène

    Couleur de la gaine

    Gris

    Conducteur de protection

    Avec

  • Caractéristiques mécaniques
    Poids du cuivre

    136.1 kg/1000m

    Poids

    21.82 kg/100m

    Rayon de courbure min. mobile

    10x Ø du câble

    Diamètre

    11.5

  • Emploi tout usage
    Emploi tout usage

    Câble de commande ou d’alimentation pour installation dans des locaux secs ou humides. Installation fixe dans l'industrie
    des machines, engins de levage, installations de climatisation, de chauffage, machines de bureau, chaînes de montage et de
    transport. La blindage d‘aluminium et de cuivre tresse protège le câble dans une large gamme de fréquences des influences
    électromagnétiques. Empêche la propagation de flammes en cas d‘incendie et ne dégage pas de gaz toxiques et corrosifs.

  • Caractéristiques électriques
    Résistance du conducteur cl.5/cl.6

    19.5Ohm/km

    Tension nominale Uo

    300V

    Tension nominale U

    500V

    Tension d'essai

    2000V

  • Caractéristiques thermiques
    Température à l'âme fixe max

    80°C

    Température à l'âme mobile max

    50°C

    Température ambiante fixe min

    -40°C

    Température ambiante mobile min

    -30°C

    Résistance à l‘incendie (MJ/m)

    2.1

Spécifications


Normes
Ce produit est conforme: Directive basse tension 214/35/EU
Non propagateur de la flamme: CEI 60332-1
Sans halogène: CEI 60754-1
Pas de gaz corrosifs: CEI 60754-2
Densité de fumée: CEI 61034-2
Dégagement de chaleur, développement de l’incendie: EN 50399
Classe de feu min.: Cca (haut)
Classe de dégagement de fumée (smoke): s1
Classe de réaction aux goutelettes enflammées (drop): d1
Classe de développement d’acidité (acidity): a1
Approprié pour un tirage à l'air libre: Non
Approprié pour un tirage souterrain: Non
Résistance aux intempéries: Limité, pas résistant au rayonnement UV
Stabilité aux produits chimiques: Limité aux huiles, acides et bases
Sans halogène: Oui

Construction
Construction du conducteur: En cuivre nu, multibrin, selon VDE 0295 cl.5
Isolation: Mélange sans halogène
Marquage des conducteurs: Numéroté
Mode de torsade: Torsadés par couches concentriques
Blindage: Feuille d'aluminium et par tresse de fils de cuivre étamé
Densité tresse de fils de cuivre: env. 85%
Toron de continuité: Cuivre étamé, selon VDE 0295 Kl.5
Gaine extérieure: Mélange sans halogène
Couleur de la gaine: Gris
Conducteur de protection: Avec

Caractéristiques mécaniques
Poids du cuivre: 136.1 kg/1000m
Poids: 21.82 kg/100m
Rayon de courbure min. mobile: 10x Ø du câble
Diamètre: 11.5

Emploi tout usage
Emploi tout usage: Câble de commande ou d’alimentation pour installation dans des locaux secs ou humides. Installation fixe dans l'industrie des machines, engins de levage, installations de climatisation, de chauffage, machines de bureau, chaînes de montage et de transport. La blindage d‘aluminium et de cuivre tresse protège le câble dans une large gamme de fréquences des influences électromagnétiques. Empêche la propagation de flammes en cas d‘incendie et ne dégage pas de gaz toxiques et corrosifs.

Caractéristiques électriques
Résistance du conducteur cl.5/cl.6: 19.5Ohm/km
Tension nominale Uo: 300V
Tension nominale U: 500V
Tension d'essai: 2000V

Caractéristiques thermiques
Température à l'âme fixe max: 80°C
Température à l'âme mobile max: 50°C
Température ambiante fixe min: -40°C
Température ambiante mobile min: -30°C
Résistance à l‘incendie (MJ/m): 2.1
