Emploi tout usage

Emploi tout usage:

Ces câbles de raccordement de moteurs sont fabriqués conformément aux directives européennes EMC et sont donc particulièrement appropriés pour des installations et équipements avec des appareils et des moyens opérationnels, desquels des champs parasites électromagnétiques peuvent influencer de manière inadmissible les environs. Utilisés comme câbles de raccordement pour des installations fixes ou mobiles de systèmes d'entraînement avec convertisseur de fréquence, par exemple dans la construction de machines et l'ingénierie d'usine, lors de charges mécaniques moyennes, dans des locaux secs, humides et mouillés.

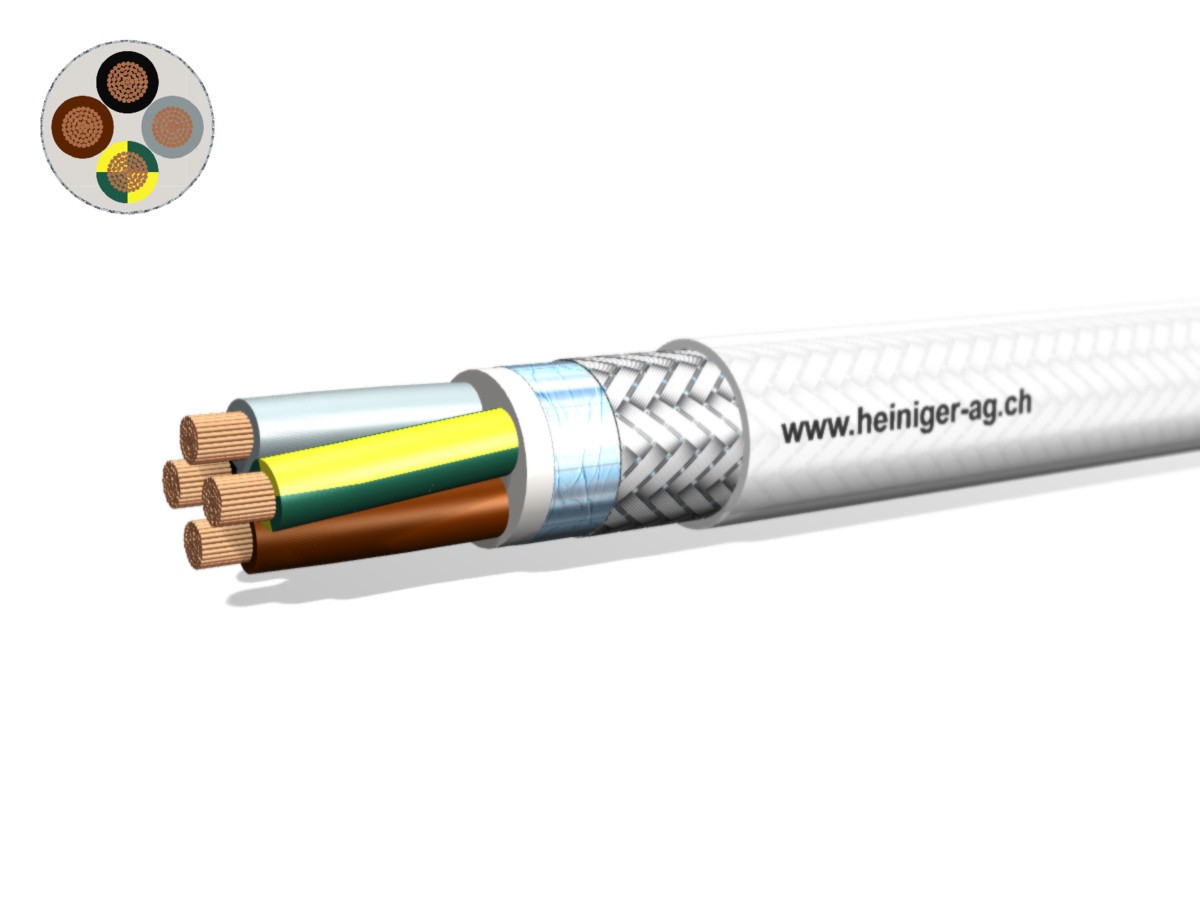

Construction

Construction du conducteur:	En cuivre nu, multibrin, selon VDE 0295 cl.5
Isolation:	Polyéthylène (PE)
Marquage des conducteurs:	CENELEC HD 308 S2
Mode de torsade:	Torsadés par couches concentriques
Blindage:	Feuille d'aluminium et par tresse de fils de cuivre étamé
Densité tresse de fils de cuivre:	env. 60%
Gaine extérieure:	PVC
Couleur de la gaine:	Transparent
Conducteur de protection:	Avec

Caractéristiques électriques

Tension nominale Uo:	600V
Tension nominale U:	1000V
Tension d'essai:	4000V

Caractéristiques thermiques

Température à l'âme fixe max:	70°C
Température à l'âme mobile max:	50°C
Température ambiante fixe min:	-30°C
Température ambiante mobile min:	-5°C

Caractéristiques mécaniques

Poids du cuivre:	2'345 kg/1000m
Poids:	267.4 kg/100m
Rayon de courbure min. mobile:	15x Ø du câble
Rayon de courbure min. fixe:	10x Ø du câble
Diamètre:	37.4

Normes

Ce produit est conforme:	Directive basse tension 214/35/EU
Non propagateur de la flamme:	CEI 60332-1
Classe de feu min.:	Eca (faible)
Approprié pour un tirage à l'air libre:	Non
Approprié pour un tirage dans le sol :	Non
Résistance aux intempéries:	Pas résistant au rayonnement UV
Stabilité aux produits chimiques:	Limité aux huiles, acides et bases
Sans halogène:	Non
