Câble de séc. FE180 E90 B2ca 3x4 LNPE
PYROFIL san-hal non propag. de flamme or
:strip_icc():strip_exif():icc()/Logos/ce_logo.jpg){kind=logo}
:strip_icc():strip_exif():icc()/Logos/b2ca_logo.jpg){kind=logo}

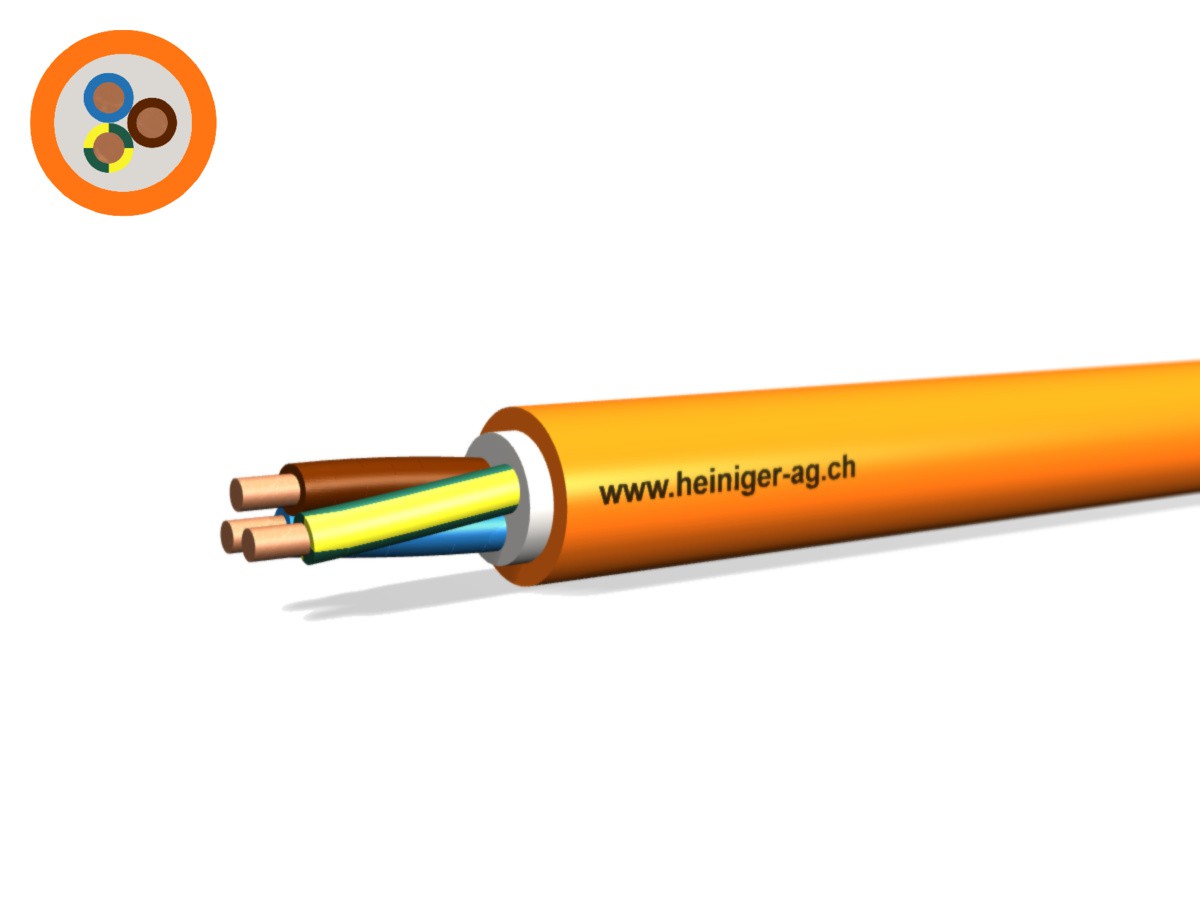

:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/Bild_SIH_3x_LNPE.jpg "Câble de séc. FE180 E90 B2ca 3x4 LNPE - PYROFIL san-hal non propag. de flamme or")
(Les images peuvent différer du produit original)
|
Diamètre
13.5 mm
|
Poids
31.7 kg/100m
|
|
No d'article
120430322
|
No E
109730326
|
Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.
Se connecterSpécifications
Emploi tout usage
| Emploi tout usage: | Les câbles de sécurité sont utilisés où une protection particulière contre les incendies et les dégâts liés au feu est nécessaire, pour l'homme et les valeurs matérielles, et où des obligations élevées de sécurité doivent être satisfaites. Ils peuvent être installés à l'intérieur. En cas d‘utilisation à l'air libre, une protection contre la rayonnement solair direct doit être prévue. Le tirage direct en terre ou dans l'eau n'est permis que dans un tube de protection. Ces câbles correspondent aux exigences du maintien de fonction E90 selon la norme DIN 4102-12. Le maintien de fonction est garanti lors d'une tension de service allant jusqu'à 400V. Exempt halogène. |
Construction
| Protection à la flamme: | Composite céramique de haute performance |
| Construction du conducteur: | En cuivre nu selon CEI 60228 |
| Isolation: | Polymère réticulé |
| Marquage des conducteurs: | CENELEC HD 308 S2 |
| Mode de torsade: | Torsadés par couches concentriques |
| Revêt. d‘assemblage : | Mélange sans halogène |
| Gaine extérieure: | Composant sans halogène |
| Couleur de la gaine: | Orange |
Caractéristiques électriques
| Résistance du conducteur: | 4.61Ohm/km |
| Tension nominale Uo: | 600V |
| Tension nominale U: | 1000V |
| Tension d'essai: | 4000V |
Caractéristiques thermiques
| Température à l'âme fixe max: | 90°C |
| Température à l'âme mobile max: | 50°C |
| Température ambiante fixe min: | -45°C |
| Température ambiante mobile min: | -5°C |
| Charge calorifique (MJ/m): | 2.268 |
Caractéristiques mécaniques
| Poids du cuivre: | 115 kg/1000m |
| Poids: | 31.7 kg/100m |
| Rayon de courbure min. mobile: | 12x Ø du câble |
| Rayon de courbure min. fixe: | 12x Ø du câble |
| Diamètre: | 13.5 |
Normes
| Non propagateur de la flamme: | CEI 60332-1-2 |
| Approbations: | VDE |
| Ce produit est conforme: | Directive basse tension 214/35/EU |
| Sans halogène: | CEI 60754-1 |
| Pas de gaz corrosifs: | CEI 60754-2 |
| Densité de fumée: | CEI 61034-1/-2 |
| Dégagement de chaleur, développement de l’incendie: | CEI 60332-3-22/-24 Cat. A/C |
| Maintien de l'isolation: | CEI 60331-11/-21 (180 minutes) |
| Maintien de la fonction (dépendant du système de fixation): | DIN 4102-12 (E90) |
| Numéro ABP: | P-MPA-E-04-019 |
| Approprié pour un tirage à l'air libre: | Non |
| Approprié pour un tirage dans le sol : | Non |
| Résistance aux intempéries: | Pas résistant au rayonnement UV |
| Stabilité aux produits chimiques: | Limité aux huiles, acides et bases |
| Sans halogène: | Oui |
