Câble de sécurité FE180 E30-E60 5x6
LNPE PYROFIL san-hal or

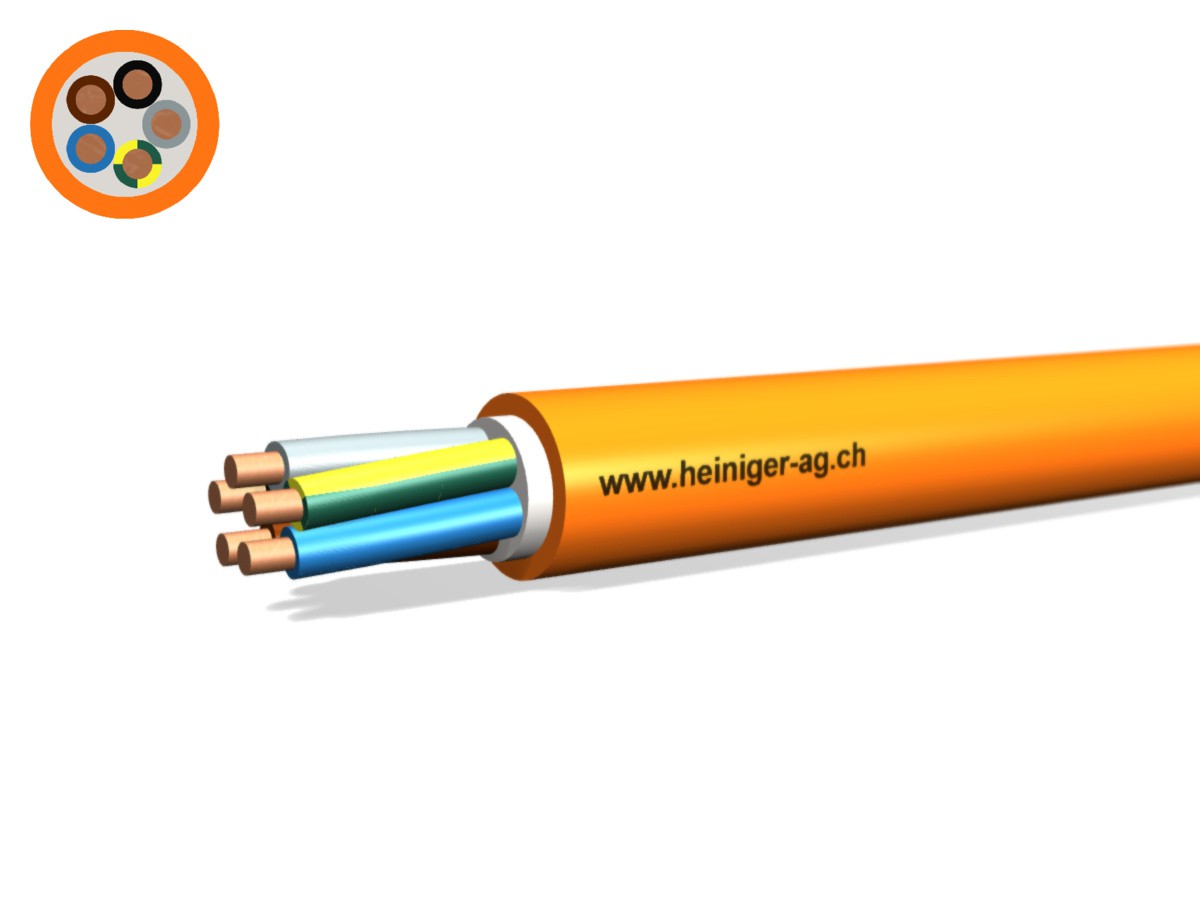

Câble de sécurité FE180 E30-E60 5x6
LNPE PYROFIL san-hal or

Produit Dätwyler
(Les images peuvent différer du produit original)
Diamètre
17.2 mm
Poids
58.9 kg/100m
No d'article
110340522
No E
109241524

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Emploi tout usage
    Emploi tout usage

    Les câbles de sécurité sont utilisés où une protection particulière contre les incendies et les dégâts liés au feu est nécessaire, pour l‘homme et les valeurs matérielles, et où des obligations élevées de sécurité doivent être satisfaites. Ils peuvent être installés à l‘intérieur. En cas d‘utilisation à l‘air libre, une protection contre la rayonnement solair direct doit être prévue. Le tirage direct en
    terre ou dans l‘eau n‘est permis que dans un tube de protection. Ces câbles correspondent aux exigences du maintien de fonction
    E30-E60 selon la norme DIN 4102-12. Exempt halogène.

  • Construction
    Construction du conducteur

    En cuivre nu selon CEI 60228

    Forme du conducteur

    Conducteur rond, solide

    Protection à la flamme

    Composite céramique de haute performance

    Isolation

    Polymère réticulé

    Marquage des conducteurs

    CENELEC HD 308 S2

    Enrubannage des conducteurs

    Mélange sans halogène

    Mode de torsade

    Torsadés par couches concentriques

    Gaine extérieure

    Composant sans halogène

    Couleur de la gaine

    Orange

    Conducteur de protection

    Avec

  • Caractéristiques électriques
    Résistance du conducteur

    3.08Ohm/km

    Tension nominale Uo

    600V

    Tension nominale U

    1000V

    Tension d'essai

    4000V

  • Caractéristiques thermiques
    Température à l'âme fixe max

    90°C

    Température à l'âme mobile max

    50°C

    Température ambiante fixe min

    -40°C

    Température ambiante mobile min

    -5°C

    Charge calorifique (MJ/m)

    3.78

  • Caractéristiques mécaniques
    Poids du cuivre

    288 kg/1000m

    Poids

    58.9 kg/100m

    Rayon de courbure min. mobile

    15x Ø du câble

    Diamètre

    17.2

  • Normes
    Approbations

    VDE

    Ce produit est conforme

    Directive basse tension 214/35/EU

    Non propagateur de la flamme

    CEI 60332-1

    Sans halogène

    CEI 60754-1

    Pas de gaz corrosifs

    CEI 60754-2

    Densité de fumée

    CEI 61034-1/-2

    Dégagement de chaleur, développement de l’incendie

    CEI 60332-3-22/-24

    Maintien de l'isolation

    CEI 60331-11/-21 (180 minutes)

    Maintien de la fonction (dépendant du système de fixation)

    DIN 4102-12 (E30-E60)

    Approprié pour un tirage à l'air libre

    Non

    Approprié pour un tirage dans le sol

    Non

    Résistance aux intempéries

    Pas résistant au rayonnement UV

    Stabilité aux produits chimiques

    Limité aux huiles, acides et bases

Spécifications


Emploi tout usage
Emploi tout usage: Les câbles de sécurité sont utilisés où une protection particulière contre les incendies et les dégâts liés au feu est nécessaire, pour l‘homme et les valeurs matérielles, et où des obligations élevées de sécurité doivent être satisfaites. Ils peuvent être installés à l‘intérieur. En cas d‘utilisation à l‘air libre, une protection contre la rayonnement solair direct doit être prévue. Le tirage direct en terre ou dans l‘eau n‘est permis que dans un tube de protection. Ces câbles correspondent aux exigences du maintien de fonction E30-E60 selon la norme DIN 4102-12. Exempt halogène.

Construction
Construction du conducteur: En cuivre nu selon CEI 60228
Forme du conducteur: Conducteur rond, solide
Protection à la flamme: Composite céramique de haute performance
Isolation: Polymère réticulé
Marquage des conducteurs: CENELEC HD 308 S2
Enrubannage des conducteurs: Mélange sans halogène
Mode de torsade: Torsadés par couches concentriques
Gaine extérieure: Composant sans halogène
Couleur de la gaine: Orange
Conducteur de protection: Avec

Caractéristiques électriques
Résistance du conducteur: 3.08Ohm/km
Tension nominale Uo: 600V
Tension nominale U: 1000V
Tension d'essai: 4000V

Caractéristiques thermiques
Température à l'âme fixe max: 90°C
Température à l'âme mobile max: 50°C
Température ambiante fixe min: -40°C
Température ambiante mobile min: -5°C
Charge calorifique (MJ/m): 3.78

Caractéristiques mécaniques
Poids du cuivre: 288 kg/1000m
Poids: 58.9 kg/100m
Rayon de courbure min. mobile: 15x Ø du câble
Diamètre: 17.2

Normes
Approbations: VDE
Ce produit est conforme: Directive basse tension 214/35/EU
Non propagateur de la flamme: CEI 60332-1
Sans halogène: CEI 60754-1
Pas de gaz corrosifs: CEI 60754-2
Densité de fumée: CEI 61034-1/-2
Dégagement de chaleur, développement de l’incendie: CEI 60332-3-22/-24
Maintien de l'isolation: CEI 60331-11/-21 (180 minutes)
Maintien de la fonction (dépendant du système de fixation): DIN 4102-12 (E30-E60)
Approprié pour un tirage à l'air libre: Non
Approprié pour un tirage dans le sol : Non
Résistance aux intempéries: Pas résistant au rayonnement UV
Stabilité aux produits chimiques: Limité aux huiles, acides et bases
