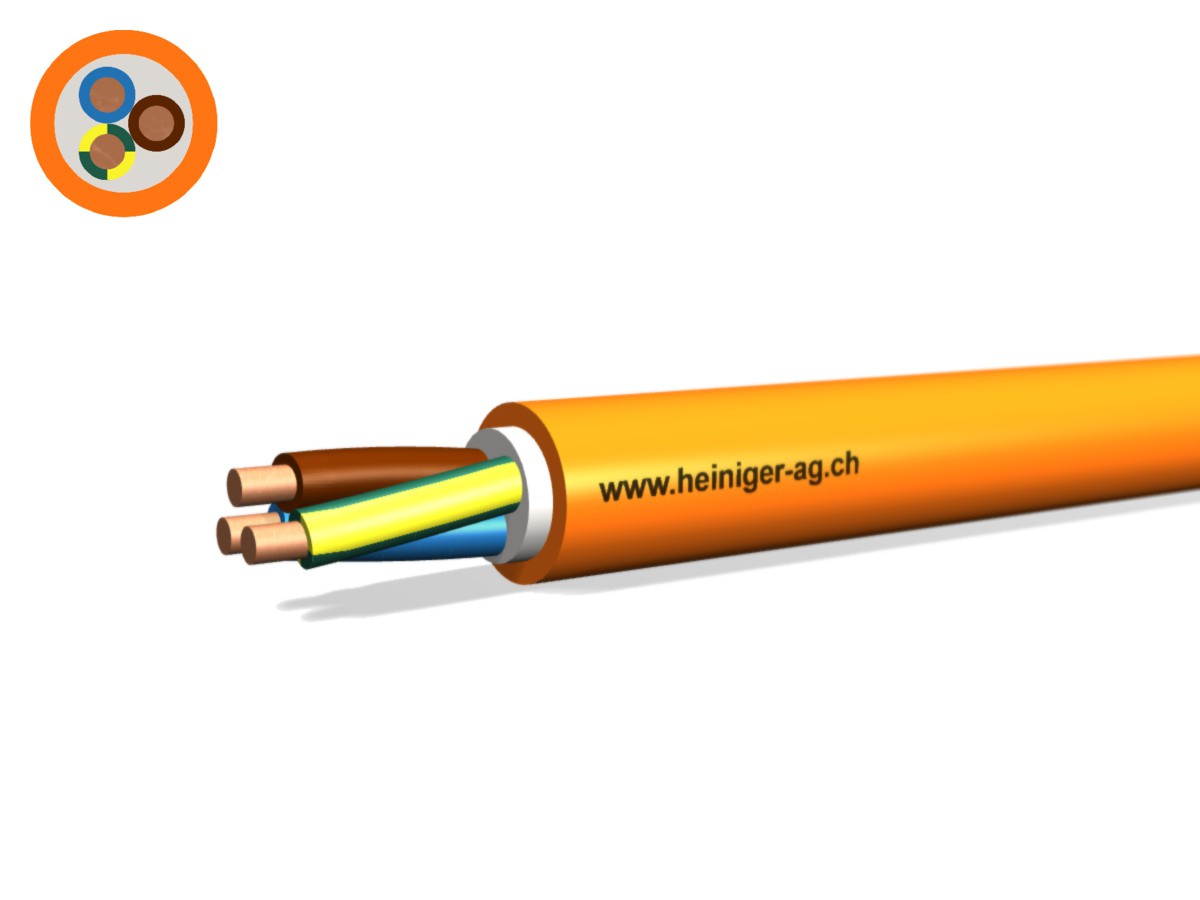

Câble de sécurité FE180 E90 3x6 LNPE
PYROFIL san-hal non propag. de flamme or

Câble de sécurité FE180 E90 3x6 LNPE
PYROFIL san-hal non propag. de flamme or

Produit Dätwyler
(Les images peuvent différer du produit original)
Diamètre
14.6 mm
Poids
40.3 kg/100m
No d'article
110440322
No E
109241326

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Normes
    Approbations

    VDE

    Ce produit est conforme

    Directive basse tension 214/35/EU

    Non propagateur de la flamme

    CEI 60332-1

    Sans halogène

    CEI 60754-1

    Pas de gaz corrosifs

    CEI 60754-2

    Densité de fumée

    CEI 61034-1/-2

    Dégagement de chaleur, développement de l’incendie

    CEI 60332-3-22/-24

    Maintien de l'isolation

    CEI 60331-11/-21 (180 minutes)

    Maintien de la fonction (dépendant du système de fixation)

    DIN 4102-12 (E90)

    Numéro ABP

    P-MPA-E-04-019

    Approprié pour un tirage à l'air libre

    Non

    Approprié pour un tirage dans le sol

    Non

    Résistance aux intempéries

    Pas résistant au rayonnement UV

    Stabilité aux produits chimiques

    Limité aux huiles, acides et bases

    Sans halogène

    Oui

  • Caractéristiques thermiques
    Température à l'âme fixe max

    90°C

    Température à l'âme mobile max

    50°C

    Température ambiante fixe min

    -40°C

    Température ambiante mobile min

    -5°C

    Charge calorifique (MJ/m)

    2.78

  • Construction
    Construction du conducteur

    En cuivre nu selon CEI 60228

    Protection à la flamme

    Composite céramique de haute performance

    Isolation

    Polymère réticulé

    Marquage des conducteurs

    CENELEC HD 308 S2

    Mode de torsade

    Torsadés par couches concentriques

    Revêt. d‘assemblage

    Mélange sans halogène

    Gaine extérieure

    Mélange sans halogène

    Couleur de la gaine

    Orange

  • Caractéristiques mécaniques
    Poids du cuivre

    173 kg/1000m

    Poids

    40.3 kg/100m

    Rayon de courbure min. mobile

    15x Ø du câble

    Rayon de courbure min. fixe

    8x Ø du câble

    Diamètre

    14.6

  • Emploi tout usage
    Emploi tout usage

    Les câbles de sécurité sont utilisés où une protection particulière contre les incendies et les dégâts liés au feu est nécessaire,
    pour l'homme et les valeurs matérielles, et où des obligations élevées de sécurité doivent être satisfaites. Ils peuvent être installés
    à l'intérieur. En cas d‘utilisation à l'air libre, une protection contre la rayonnement solair direct doit être prévue. Le tirage direct en
    terre ou dans l'eau n'est permis que dans un tube de protection. Ces câbles correspondent aux exigences du maintien de fonction E90 selon la norme DIN 4102-12. Le maintien de fonction est garanti lors d'une tension de service allant jusqu'à 400V. Exempt halogène.

  • Caractéristiques électriques
    Résistance du conducteur

    3.08Ohm/km

    Tension nominale Uo

    600V

    Tension nominale U

    1000V

    Tension d'essai

    4000V

Spécifications


Normes
Approbations: VDE
Ce produit est conforme: Directive basse tension 214/35/EU
Non propagateur de la flamme: CEI 60332-1
Sans halogène: CEI 60754-1
Pas de gaz corrosifs: CEI 60754-2
Densité de fumée: CEI 61034-1/-2
Dégagement de chaleur, développement de l’incendie: CEI 60332-3-22/-24
Maintien de l'isolation: CEI 60331-11/-21 (180 minutes)
Maintien de la fonction (dépendant du système de fixation): DIN 4102-12 (E90)
Numéro ABP: P-MPA-E-04-019
Approprié pour un tirage à l'air libre: Non
Approprié pour un tirage dans le sol : Non
Résistance aux intempéries: Pas résistant au rayonnement UV
Stabilité aux produits chimiques: Limité aux huiles, acides et bases
Sans halogène: Oui

Caractéristiques thermiques
Température à l'âme fixe max: 90°C
Température à l'âme mobile max: 50°C
Température ambiante fixe min: -40°C
Température ambiante mobile min: -5°C
Charge calorifique (MJ/m): 2.78

Construction
Construction du conducteur: En cuivre nu selon CEI 60228
Protection à la flamme: Composite céramique de haute performance
Isolation: Polymère réticulé
Marquage des conducteurs: CENELEC HD 308 S2
Mode de torsade: Torsadés par couches concentriques
Revêt. d‘assemblage : Mélange sans halogène
Gaine extérieure: Mélange sans halogène
Couleur de la gaine: Orange

Caractéristiques mécaniques
Poids du cuivre: 173 kg/1000m
Poids: 40.3 kg/100m
Rayon de courbure min. mobile: 15x Ø du câble
Rayon de courbure min. fixe: 8x Ø du câble
Diamètre: 14.6

Emploi tout usage
Emploi tout usage: Les câbles de sécurité sont utilisés où une protection particulière contre les incendies et les dégâts liés au feu est nécessaire, pour l'homme et les valeurs matérielles, et où des obligations élevées de sécurité doivent être satisfaites. Ils peuvent être installés à l'intérieur. En cas d‘utilisation à l'air libre, une protection contre la rayonnement solair direct doit être prévue. Le tirage direct en terre ou dans l'eau n'est permis que dans un tube de protection. Ces câbles correspondent aux exigences du maintien de fonction E90 selon la norme DIN 4102-12. Le maintien de fonction est garanti lors d'une tension de service allant jusqu'à 400V. Exempt halogène.

Caractéristiques électriques
Résistance du conducteur: 3.08Ohm/km
Tension nominale Uo: 600V
Tension nominale U: 1000V
Tension d'essai: 4000V
