Control Tray PVC C 25x1.00/AWG18 JZ num
gr oil res 90°C 600V TC-ER/MTW

Control Tray PVC C 25x1.00/AWG18 JZ num
gr oil res 90°C 600V TC-ER/MTW

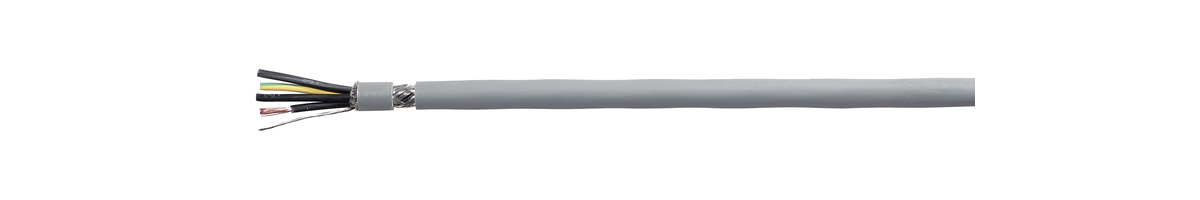

(Les images peuvent différer du produit original)
Diamètre
18.3 mm
Poids
57.6 kg/100m
No d'article
665852253

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Normes
    Approbations

    UL, TC-ER, WTTC, CIC/TC

    UL listed

    MTW

    Approprié pour un tirage à l'air libre

    Limité

    Approprié pour un tirage dans le sol

    Non

    Résistance aux intempéries

    Pas résistant au rayonnement UV

    Stabilité aux produits chimiques

    Limité aux huiles, acides et bases

    Résist. à l'abrasion et à l'entaille

    Non

    Résistant aux microbes

    Non

  • Construction
    Construction du conducteur

    Multibrin en cuivre nu selon UL 1581 TAB 20.1

    Isolation

    PVC

    Marquage des conducteurs

    Numéroté

    Mode de torsade

    Torsadés par couches concentriques

    Blindage

    Tresse de fils de cuivre étamé

    Densité tresse de fils de cuivre

    env. 85%

    Toron de continuité

    Cuivre étamé, selon VDE 0295 Kl.5

    Gaine extérieure

    PVC

    Couleur de la gaine

    Gris

    Code RAL

    7001

  • Description
    Description courte

    Pour pose sans défense

  • Caractéristiques mécaniques
    Poids du cuivre

    330 kg/1000m

    Poids

    57.6 kg/100m

    Rayon de courbure min. mobile

    15x Ø du câble

    Rayon de courbure min. fixe

    5x Ø du câble

    Diamètre

    18.3

  • Emploi tout usage
    Emploi tout usage

    Câble pour machines listé MTW conforme NFPA79 édition 2007.
    Ce câble flexible homologué UL TC-ER (exposed run) et MTW est approprié dans la construction d’outils, de machines-outils et d’appareils, dans des environnements secs, humides et mouillés, à l‘extérieur, ainsi que dans des tubes. Idéal pour les poses
    ouvertes, non-protégées du chemin à câbles jusqu’aux machines et installations industrielles. La densité de tresse de cuivre protège le câble des influences électromagnétiques.

  • Caractéristiques thermiques
    Température à l'âme fixe max

    90°C

    Température à l'âme mobile max

    50°C

    Température ambiante fixe min

    -40°C

    Température ambiante mobile min

    -5°C

  • Caractéristiques électriques
    Tension nominale UL/CSA

    600V

    Tension nominale UL WTTC

    1000V

    Tension d'essai

    2000V

Spécifications


Normes
Approbations: UL, TC-ER, WTTC, CIC/TC
UL listed: MTW
Approprié pour un tirage à l'air libre: Limité
Approprié pour un tirage dans le sol : Non
Résistance aux intempéries: Pas résistant au rayonnement UV
Stabilité aux produits chimiques: Limité aux huiles, acides et bases
Résist. à l'abrasion et à l'entaille: Non
Résistant aux microbes: Non

Construction
Construction du conducteur: Multibrin en cuivre nu selon UL 1581 TAB 20.1
Isolation: PVC
Marquage des conducteurs: Numéroté
Mode de torsade: Torsadés par couches concentriques
Blindage: Tresse de fils de cuivre étamé
Densité tresse de fils de cuivre: env. 85%
Toron de continuité: Cuivre étamé, selon VDE 0295 Kl.5
Gaine extérieure: PVC
Couleur de la gaine: Gris
Code RAL: 7001

Description
Description courte: Pour pose sans défense

Caractéristiques mécaniques
Poids du cuivre: 330 kg/1000m
Poids: 57.6 kg/100m
Rayon de courbure min. mobile: 15x Ø du câble
Rayon de courbure min. fixe: 5x Ø du câble
Diamètre: 18.3

Emploi tout usage
Emploi tout usage: Câble pour machines listé MTW conforme NFPA79 édition 2007. Ce câble flexible homologué UL TC-ER (exposed run) et MTW est approprié dans la construction d’outils, de machines-outils et d’appareils, dans des environnements secs, humides et mouillés, à l‘extérieur, ainsi que dans des tubes. Idéal pour les poses ouvertes, non-protégées du chemin à câbles jusqu’aux machines et installations industrielles. La densité de tresse de cuivre protège le câble des influences électromagnétiques.

Caractéristiques thermiques
Température à l'âme fixe max: 90°C
Température à l'âme mobile max: 50°C
Température ambiante fixe min: -40°C
Température ambiante mobile min: -5°C

Caractéristiques électriques
Tension nominale UL/CSA: 600V
Tension nominale UL WTTC: 1000V
Tension d'essai: 2000V
