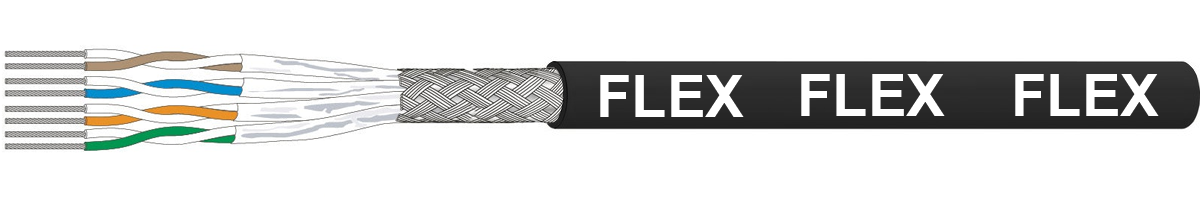

CU 7702 flex TC S/FTP 4x2x0.13 noir
4P FRNC/LSOH 862MHz Cat.7, Dca
:strip_icc():strip_exif():icc()/Artikel-Bilder/3%20-%20Netzwerke/6004177D_top.png "CU 7702 flex TC S/FTP 4x2x0.13 noir - 4P FRNC/LSOH 862MHz Cat.7, Dca")
(Les images peuvent différer du produit original)
|
Diamètre
5.8 mm
|
Poids
3.53 kg/100m
|
|
No d'article
6004177D
|
No E
102622478
|
Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.
Se connecterSpécifications
Description
| Description courte: | Cat.7 / AWG 26/7 / NVP: 78% |
Emploi tout usage
| Emploi tout usage: | Comme cordon de brassage dans des panneaux de brassage et comme câble de connexion d’équipement, particulièrement adapté pour des applications CP (Consolidation Point). Pour la transmission des signaux analogiques et numériques de voix, de vidéo et de données. Convient à toutes les applications du réseau TIC jusqu’à des applications de classe F (600 MHz) selon EN 50173-1 et ISO / IEC 11801. Optimisé pour la transmission de signaux à large bande (comme TV par câble) conformément à la norme IEC 15018. Adapté pour Power over Ethernet (PoE) / PoE +. |
Construction
| Type: | Câble de données |
| Catégorie: | Cat.7 |
| Matériel conducteur: | Multibrins en cuivre nu |
| Ø du conducteur (mm): | 0.41 mm |
| AWG: | 26 |
| Isolation: | PE-Foam-Skin |
| Marquage des conducteurs: | blanc/bleu, blanc/orange, blanc/vert, blanc/brun, selon IEC 60189 et IEC 60708 |
| Blindage par paires: | Feuille d'aluminium |
| Mode de torsade: | 8 fils torsadés par paires |
| Blindage général: | Tresse de fils de cuivre étamé |
| Toron de continuité: | sans |
| Couleur de la gaine: | Noir |
| Code RAL: | 9005 |
| Gaine extérieure: | FRNC/LSOH |
| Inscription: | DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung» |
Caractéristiques électriques
| Résistance de boucle à 20°C: | ≤ 275Ohm/km |
| Capacité de service: | 43 pF/m |
| Impédance Z: | 100 Ohm |
| Impédance de transfert à 1/10/30MHz: | 13 |
| Affaibliss. asymétrique LCL à 1/10/100MHz: | 40 dB |
| Skew (différence de temps de transit): | 4 ns/100m |
| Vitesse de propagation: | 78% |
Caractéristiques thermiques
| Température à lâme mobile de: | 0°C |
| Température à l'âme mobile max: | 50°C |
| Température à lâme fixe de: | -20°C |
| Température à l'âme fixe max: | 60°C |
| Charge calorifique (MJ/m): | 0.468 |
Caractéristiques mécaniques
| Section: | 0.13mm² |
| Poids du cuivre: | 18 kg/1000m |
| Poids: | 3.53 kg/100m |
| Rayon de courbure min. mobile: | 20mm |
| Rayon de courbure min. fixe: | 20mm |
| Diamètre: | 5.8 mm |
| Résistance à choc mécanique: | 10 |
Normes
| Classe de feu min.: | Dca (moyen) |
| Classe de dégagement de fumée (smoke): | s2 |
| Classe de réaction aux goutelettes enflammées (drop): | d1 |
| Classe de développement d’acidité (acidity): | a1 |
