Duroflex 100 CY JZ 4x1.50/AWG16 PVC gr
Câble pour chaînes d'entraînement

Duroflex 100 CY JZ 4x1.50/AWG16 PVC gr
Câble pour chaînes d'entraînement

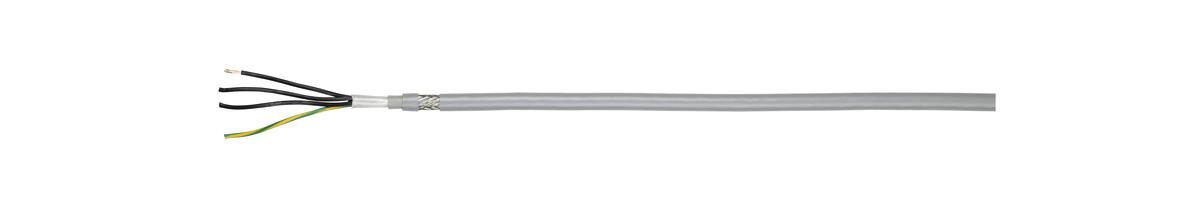

(Les images peuvent différer du produit original)
Diamètre
10.5 mm
Poids
13.8 kg/100m
No d'article
556153043

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Caractéristiques mécaniques
    Poids du cuivre

    86.4 kg/1000m

    Poids

    13.8 kg/100m

    Diamètre

    10.5

    Vitesse

    180m/min

    Accéleration

    7m/sec2

  • Normes
    Approbations

    UL, CSA

    Ce produit est conforme

    Directive basse tension 214/35/EU

    Approprié pour un tirage à l'air libre

    Non

    Approprié pour un tirage souterrain

    Non

    Résistance aux intempéries

    Limité, pas résistant au rayonnement UV

    Stabilité aux produits chimiques

    Limité aux huiles, acides et bases

    Résist. à l'abrasion et à l'entaille

    Non

    Résistant aux microbes

    Non

  • Construction
    Construction du conducteur

    En cuivre nu, extra-fin, selon VDE 0295 cl.6

    Isolation

    PVC

    Mode de torsade

    Torsadés par couches concentriques

    Gaine intérieure

    PVC

    Blindage

    Tresse de fils de cuivre étamé

    Densité tresse de fils de cuivre

    env. 80%

    Enrubannage

    Bande textile

    Gaine extérieure

    PVC

    Couleur de la gaine

    Gris

  • Caractéristiques électriques
    Construction du conducteur cl.6

    84x0.148mm

    Résistance du conducteur cl.5/cl.6

    13.3Ohm/km

    Tension nominale U

    600V

    Tension d'essai

    2000V

  • Description
    Description courte

    UL-Style 2587 90°C 600 V-VW1-LL105935
    CSA AWM I/II A/B-FT1

  • Emploi tout usage
    Emploi tout usage

    Ce câble à très haute flexibilité peut-être utilisé dans des locaux secs ou humides, mais pas à l‘air libre, comme câble de
    mesure, de commande et d‘alimentation pour chaînes de montages, construction d‘appareils, systèmes de robots et de logistique, etc., partout où des contraintes de tractions ainsi que des mouvements de flexion répétés sont requis. La densité de tresse de cuivre protège le câble des influences électromagnétiques et garantit une transmission d’impulsions optimale.

  • Caractéristiques thermiques
    Température à l'âme fixe max

    90°C

    Température à l'âme mobile max

    50°C

    Température ambiante fixe min

    -30°C

    Température ambiante mobile min

    -5°C

Spécifications


Caractéristiques mécaniques
Poids du cuivre: 86.4 kg/1000m
Poids: 13.8 kg/100m
Diamètre: 10.5
Vitesse: 180m/min
Accéleration: 7m/sec2

Normes
Approbations: UL, CSA
Ce produit est conforme: Directive basse tension 214/35/EU
Approprié pour un tirage à l'air libre: Non
Approprié pour un tirage souterrain: Non
Résistance aux intempéries: Limité, pas résistant au rayonnement UV
Stabilité aux produits chimiques: Limité aux huiles, acides et bases
Résist. à l'abrasion et à l'entaille: Non
Résistant aux microbes: Non

Construction
Construction du conducteur: En cuivre nu, extra-fin, selon VDE 0295 cl.6
Isolation: PVC
Mode de torsade: Torsadés par couches concentriques
Gaine intérieure: PVC
Blindage: Tresse de fils de cuivre étamé
Densité tresse de fils de cuivre: env. 80%
Enrubannage: Bande textile
Gaine extérieure: PVC
Couleur de la gaine: Gris

Caractéristiques électriques
Construction du conducteur cl.6: 84x0.148mm
Résistance du conducteur cl.5/cl.6: 13.3Ohm/km
Tension nominale U: 600V
Tension d'essai: 2000V

Description
Description courte: UL-Style 2587 90°C 600 V-VW1-LL105935 CSA AWM I/II A/B-FT1

Emploi tout usage
Emploi tout usage: Ce câble à très haute flexibilité peut-être utilisé dans des locaux secs ou humides, mais pas à l‘air libre, comme câble de mesure, de commande et d‘alimentation pour chaînes de montages, construction d‘appareils, systèmes de robots et de logistique, etc., partout où des contraintes de tractions ainsi que des mouvements de flexion répétés sont requis. La densité de tresse de cuivre protège le câble des influences électromagnétiques et garantit une transmission d’impulsions optimale.

Caractéristiques thermiques
Température à l'âme fixe max: 90°C
Température à l'âme mobile max: 50°C
Température ambiante fixe min: -30°C
Température ambiante mobile min: -5°C
