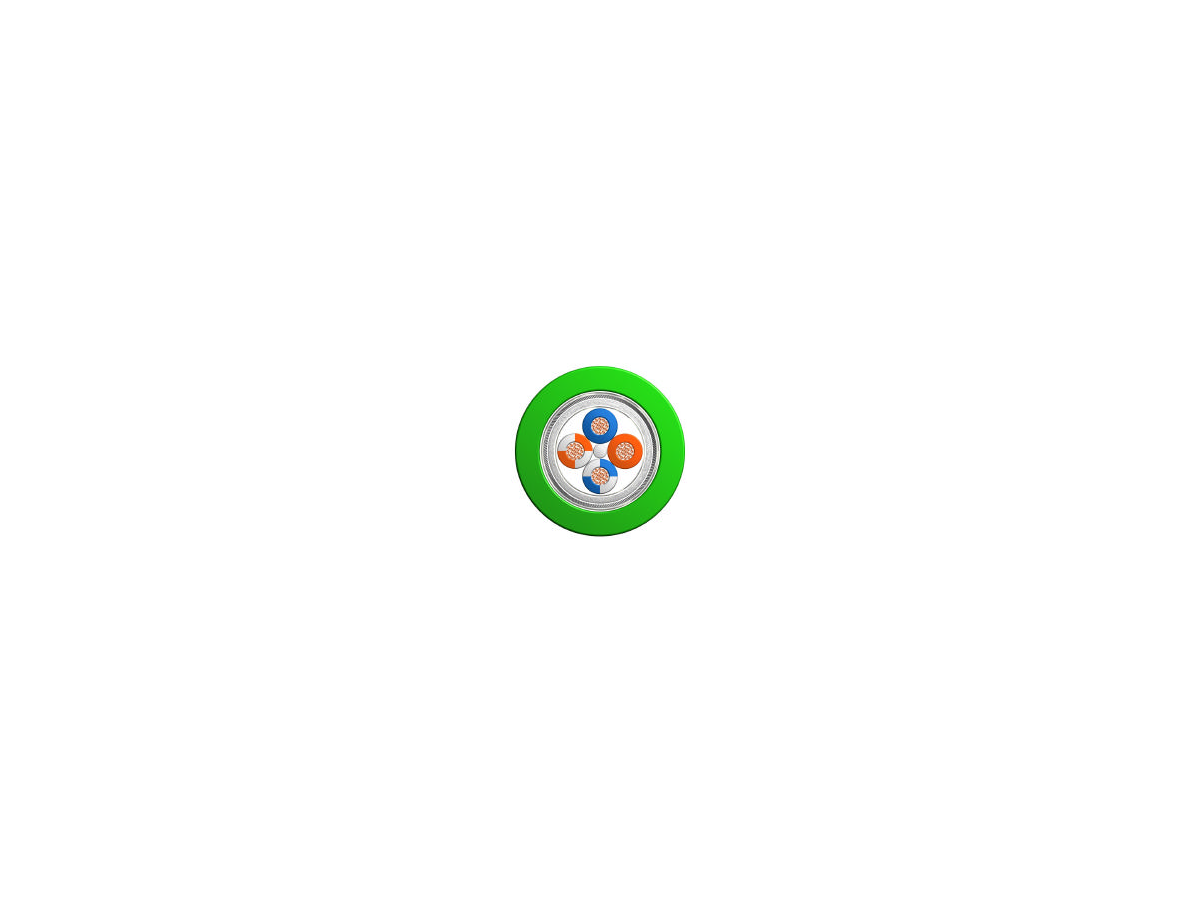

Ind. Ethernet PUR san-hal (St) C
2x2xAWG26/19 vt Cat.5 UL Style 20963

Ind. Ethernet PUR san-hal (St) C
2x2xAWG26/19 vt Cat.5 UL Style 20963

Diamètre
4.8 mm
Poids
3.1 kg/100m
No d'article
999290006

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Normes
    Approbations

    UL AWM

    Ce produit est conforme

    Directive basse tension 214/35/EU

    Non propagateur de la flamme

    CEI 60332-1

    Sans halogène

    CEI 60754-1

    Stabilité aux produits chimiques

    Très bonne vers huiles, acides et bases

    Résistance aux intempéries

    Très bonne, résistant au rayonnement UV

    Approprié pour un tirage à l'air libre

    Oui

    Approprié pour un tirage souterrain

    Non

    Sans halogène

    Oui

  • Caractéristiques électriques
    Résistance de l'isolation

    ≥ 150MOhm/km

    Impédance caractéristique

    100Ω (±15Ω)

    Résistance de boucle à 20°C

    ≤ 250Ohm/km

    Impédance de transfert (20MHz)

    ≤ 50mOhm/m

    Temps de propagation de signal

    ≤ 5.55ns/m

    Atténuation (1MHz)

    3.15

    Atténuation (4MHz)

    6.45

    Atténuation (10MHz)

    9.9

    Atténuation (16MHz)

    12.3

    Atténuation (20MHz)

    13.8

    Atténuation (31.25MHz)

    17.7

    Atténuation (62.25MHz)

    25.65

    Atténuation (100MHz)

    33.0

    Tension d'essai

    700V

  • Construction
    Type

    Ethernet

    Construction du conducteur

    En cuivre nu, 19 brins

    Isolation

    Polypropylène

    Mode de torsade

    Quartage

    Enrubannage

    Feuille de plastic

    Blindage général

    Feuille de plastique conductrice et par tresse de fils de cuivre étamé

    Densité tresse de fils de cuivre

    env. 85%

    Gaine extérieure

    Polyuréthane (PUR)

    Catégorie

    5

  • Caractéristiques mécaniques
    Poids du cuivre

    16 kg/1000m

    Poids

    3.1 kg/100m

    Rayon de courbure min. mobile

    8x Ø du câble

    Diamètre

    4.8

    Force de traction

    < 100N

    Flexions répétées

    max. 5 mio. avec rayon courbure 7.5xcâble-∅

    Vitesse

    180m/min

  • Emploi tout usage
    Emploi tout usage

    Pour la mise en place de réseaux Ethernet selon les divers possibitités d‘utilisation, différents types des câbles sont proposés.
    Ce câble industriel Ethernet peut être utilisé pour toutes les installations à haute fl exibilité d‘un câblage structuré de bâtiment
    dans un environnement industriel. Les exigences d‘un niveau élevé en matière de transmission des données sont remplies et le
    blindage permet l‘application de ce câble dans des environnements industriels rudes.

  • Caractéristiques thermiques
    Température à l'âme fixe max

    80°C

    Température à l'âme mobile max

    60°C

    Température ambiante fixe min

    -40°C

    Température ambiante mobile min

    -10°C

Spécifications


Normes
Approbations: UL AWM
Ce produit est conforme: Directive basse tension 214/35/EU
Non propagateur de la flamme: CEI 60332-1
Sans halogène: CEI 60754-1
Stabilité aux produits chimiques: Très bonne vers huiles, acides et bases
Résistance aux intempéries: Très bonne, résistant au rayonnement UV
Approprié pour un tirage à l'air libre: Oui
Approprié pour un tirage souterrain: Non
Sans halogène: Oui

Caractéristiques électriques
Résistance de l'isolation: ≥ 150MOhm/km
Impédance caractéristique: 100Ω (±15Ω)
Résistance de boucle à 20°C: ≤ 250Ohm/km
Impédance de transfert (20MHz): ≤ 50mOhm/m
Temps de propagation de signal: ≤ 5.55ns/m
Atténuation (1MHz): 3.15
Atténuation (4MHz): 6.45
Atténuation (10MHz): 9.9
Atténuation (16MHz): 12.3
Atténuation (20MHz): 13.8
Atténuation (31.25MHz): 17.7
Atténuation (62.25MHz): 25.65
Atténuation (100MHz): 33.0
Tension d'essai: 700V

Construction
Type: Ethernet
Construction du conducteur: En cuivre nu, 19 brins
Isolation: Polypropylène
Mode de torsade: Quartage
Enrubannage: Feuille de plastic
Blindage général: Feuille de plastique conductrice et par tresse de fils de cuivre étamé
Densité tresse de fils de cuivre: env. 85%
Gaine extérieure: Polyuréthane (PUR)
Catégorie: 5

Caractéristiques mécaniques
Poids du cuivre: 16 kg/1000m
Poids: 3.1 kg/100m
Rayon de courbure min. mobile: 8x Ø du câble
Diamètre: 4.8
Force de traction: < 100N
Flexions répétées: max. 5 mio. avec rayon courbure 7.5xcâble-∅
Vitesse: 180m/min

Emploi tout usage
Emploi tout usage: Pour la mise en place de réseaux Ethernet selon les divers possibitités d‘utilisation, différents types des câbles sont proposés. Ce câble industriel Ethernet peut être utilisé pour toutes les installations à haute fl exibilité d‘un câblage structuré de bâtiment dans un environnement industriel. Les exigences d‘un niveau élevé en matière de transmission des données sont remplies et le blindage permet l‘application de ce câble dans des environnements industriels rudes.

Caractéristiques thermiques
Température à l'âme fixe max: 80°C
Température à l'âme mobile max: 60°C
Température ambiante fixe min: -40°C
Température ambiante mobile min: -10°C
