Ind. Ethernet PVC (St) C 4x2xAWG24/1 vt
Cat.6 CMG

Ind. Ethernet PVC (St) C 4x2xAWG24/1 vt
Cat.6 CMG

Diamètre
8 mm
Poids
7.8 kg/100m
No d'article
999270006

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Normes
    Approbations

    UL listed

    Ce produit est conforme

    Directive basse tension 214/35/EU

    UL listed

    CMG

    Non propagateur de la flamme

    UL 1685 CSA FT4

    Stabilité aux produits chimiques

    Limité aux huiles, acides et bases

    Résistance aux intempéries

    Limité, résistant au rayonnement UV limité

    Approprié pour un tirage à l'air libre

    Non

    Approprié pour un tirage dans le sol

    Non

    Sans halogène

    Non

  • Caractéristiques électriques
    Résistance de l'isolation

    ≥ 500MOhm/km

    Impédance caractéristique

    100Ω (±5Ω)

    Résistance de boucle à 20°C

    ≤ 180Ohm/km

    Temps de propagation de signal

    ≤ 5.13ns/m

    Atténuation (1MHz)

    2.1

    Atténuation (4MHz)

    4.0

    Atténuation (10MHz)

    6.3

    Atténuation (16MHz)

    7.9

    Atténuation (20MHz)

    8.8

    Atténuation (31.25MHz)

    11.1

    Atténuation (62.25MHz)

    16.0

    Atténuation (100MHz)

    20.7

    Tension de service

    100V

    Tension d'essai

    700V

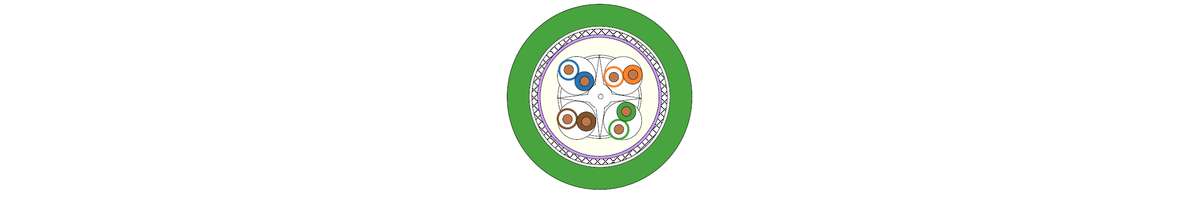

  • Construction
    Type

    Ethernet

    Construction du conducteur

    En cuivre nu, massif

    Isolation

    Polyéthylène (PE)

    Mode de torsade

    2 conducteurs torsadés par paire, 4 paires torsadées

    Enrubannage

    Feuille de plastic

    Blindage

    Feuille d'aluminium et par tresse de fils de cuivre étamé

    Densité tresse de fils de cuivre

    env. 85%

    Gaine extérieure

    PVC

    Catégorie

    6

  • Caractéristiques mécaniques
    Poids du cuivre

    36.3 kg/1000m

    Poids

    7.8 kg/100m

    Rayon de courbure min. mobile

    5x Ø du câble

    Diamètre

    8

  • Emploi tout usage
    Emploi tout usage

    Pour la mise en place de réseaux Ethernet selon les divers possibilités d‘utilisation, différents types des câbles sont proposés.
    Ce câble industriel Ethernet peut être utilisé pour toutes les installations fi xes d’un câblage structuré de bâtiment dans un
    environnement industriel. Les exigences d’un niveau élevé en matière de transmission des données sont remplies et le blindage
    permet l’application de ce câble dans des environnements industriels rudes. Avec le listing UL (CMG), les nouvelles directives de la norme NFPA 79 sont respectées.

  • Caractéristiques thermiques
    Température à l'âme fixe max

    70°C

    Température à l'âme mobile max

    50°C

    Température ambiante fixe min

    -40°C

    Température ambiante mobile min

    -10°C

Spécifications


Normes
Approbations: UL listed
Ce produit est conforme: Directive basse tension 214/35/EU
UL listed: CMG
Non propagateur de la flamme: UL 1685 CSA FT4
Stabilité aux produits chimiques: Limité aux huiles, acides et bases
Résistance aux intempéries: Limité, résistant au rayonnement UV limité
Approprié pour un tirage à l'air libre: Non
Approprié pour un tirage dans le sol : Non
Sans halogène: Non

Caractéristiques électriques
Résistance de l'isolation: ≥ 500MOhm/km
Impédance caractéristique: 100Ω (±5Ω)
Résistance de boucle à 20°C: ≤ 180Ohm/km
Temps de propagation de signal: ≤ 5.13ns/m
Atténuation (1MHz): 2.1
Atténuation (4MHz): 4.0
Atténuation (10MHz): 6.3
Atténuation (16MHz): 7.9
Atténuation (20MHz): 8.8
Atténuation (31.25MHz): 11.1
Atténuation (62.25MHz): 16.0
Atténuation (100MHz): 20.7
Tension de service: 100V
Tension d'essai: 700V

Construction
Type: Ethernet
Construction du conducteur: En cuivre nu, massif
Isolation: Polyéthylène (PE)
Mode de torsade: 2 conducteurs torsadés par paire, 4 paires torsadées
Enrubannage: Feuille de plastic
Blindage: Feuille d'aluminium et par tresse de fils de cuivre étamé
Densité tresse de fils de cuivre: env. 85%
Gaine extérieure: PVC
Catégorie: 6

Caractéristiques mécaniques
Poids du cuivre: 36.3 kg/1000m
Poids: 7.8 kg/100m
Rayon de courbure min. mobile: 5x Ø du câble
Diamètre: 8

Emploi tout usage
Emploi tout usage: Pour la mise en place de réseaux Ethernet selon les divers possibilités d‘utilisation, différents types des câbles sont proposés. Ce câble industriel Ethernet peut être utilisé pour toutes les installations fi xes d’un câblage structuré de bâtiment dans un environnement industriel. Les exigences d’un niveau élevé en matière de transmission des données sont remplies et le blindage permet l’application de ce câble dans des environnements industriels rudes. Avec le listing UL (CMG), les nouvelles directives de la norme NFPA 79 sont respectées.

Caractéristiques thermiques
Température à l'âme fixe max: 70°C
Température à l'âme mobile max: 50°C
Température ambiante fixe min: -40°C
Température ambiante mobile min: -10°C
