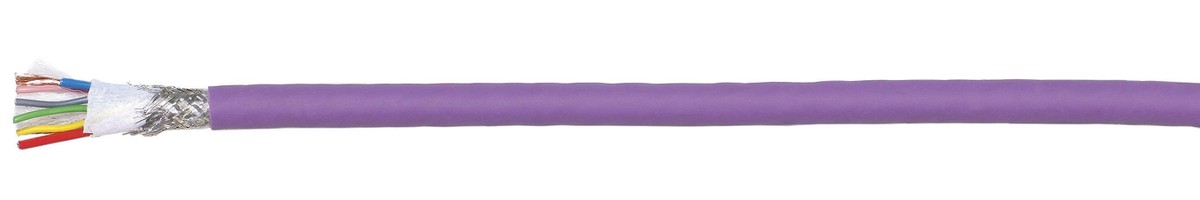

Interbus IBS INBC PUR C 3x2x0.25+3x1.00
vi pour chaînes d'entraîn
:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/999230007_top.jpg "Interbus IBS INBC PUR C 3x2x0.25+3x1.00 - vi pour chaînes d'entraîn")
(Les images peuvent différer du produit original)
|
Diamètre
7.9 mm
|
Poids
10.4 kg/100m
|
|
No d'article
999230006
|
Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.
Se connecterSpécifications
Normes
| Approbations: | Interbus |
| Ce produit est conforme: | Directive basse tension 214/35/EU |
| Non propagateur de la flamme: | CEI 60332-1 |
| Sans halogène: | EN 50267 |
| Stabilité aux produits chimiques: | Très bonne vers huiles, acides et bases |
| Résistance aux intempéries: | Très bonne, résistant au rayonnement UV limité |
| Résistance à l‘huile: | CEI 60811-2-4 |
| Résistant aux rayons UV: | UL 1581 Sec. 1200 |
| Approprié pour un tirage à l'air libre: | Limité |
| Approprié pour un tirage souterrain: | Non |
| Résist. à l'abrasion et à l'entaille: | Oui |
| Résistant aux microbes: | Oui |
Construction
| Type: | Interbus |
| Construction du conducteur: | En cuivre nu, extra-fin, selon VDE 0295 cl.6 |
| Isolation: | Polyéthylène (PE) |
| Nombre de paires: | 3 |
| Mode de torsade: | Torsadés par paires |
| Construction du conducteur 2: | En cuivre nu, extra-fin, selon VDE 0295 cl.6 |
| Isolation 2: | Polyéthylène (PE) |
| Marquage des conducteurs 2: | Rouge/bleu/jaune-vert |
| Enrubannage: | Ruban textile |
| Blindage général: | Tresse de fils de cuivre étamé |
| Gaine extérieure: | Polyuréthane (PUR) |
| Couleur de la gaine: | Violet |
Description
| Description courte: | 3x2x0.25: PE, couleur du conducteur selon DIN47100 3x1.00 : PE, couleur du conducteur: rt,bl,ge-gn |
Caractéristiques mécaniques
| Poids du cuivre: | 69.5 kg/1000m |
| Poids: | 10.4 kg/100m |
| Rayon de courbure min. mobile: | 15x Ø du câble |
| Rayon de courbure min. fixe: | 10x Ø du câble |
| Diamètre: | 7.9 |
Emploi tout usage
| Emploi tout usage: | Pour la mise en réseau de systèmes de BUS de terrain dans les techniques d‘automatisation ou de communication. Le câble décrit ici satisfait aux normes des standards industriels (comme par exemple INTERBUS-S®, CAN, PROFIBUS, SINECL2®). Utilisation possible dans les chaînes d‘entraînement ou des systèmes de manutention automatisés. |
Caractéristiques électriques
| Impédance caractéristique: | 100Ω (±15Ω) |
| Résistance de boucle à 20°C: | ≤ 185Ohm/km |
| Tension de service: | 300V |
| Tension d'essai: | 1000V |
Caractéristiques thermiques
| Température à l'âme fixe max: | 80°C |
| Température à l'âme mobile max: | 70°C |
| Température ambiante fixe min: | -40°C |
| Température ambiante mobile min: | -30°C |
