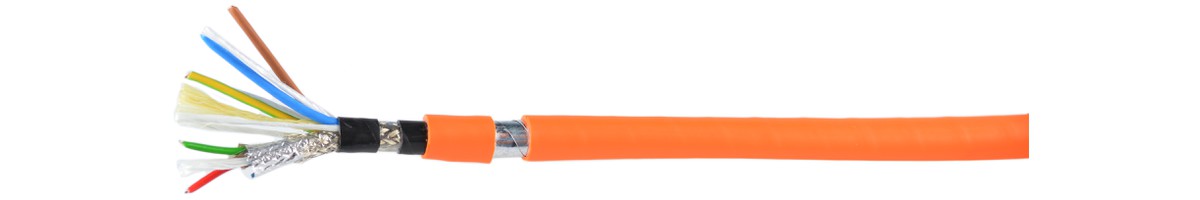

Profibus FE180 san-hal C CL câble hybrid
[(St)C 1x2x0.65 + 3x2.50] orange
![Profibus FE180 san-hal C CL câble hybrid - [(St)C 1x2x0.65 + 3x2.50] orange](/thumbor/zDyu11AE0k7iJqc6nJj5jPnCqpc=/fit-in/3600x2700/filters:cachevalid(2019-10-29T16:14:09.215966):strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/999220071_top.jpg "Profibus FE180 san-hal C CL câble hybrid - [(St)C 1x2x0.65 + 3x2.50] orange")
(Les images peuvent différer du produit original)
|
Diamètre
16.3 mm
|
|
No d'article
999220071
|
Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.
Se connecterSpécifications
Emploi tout usage
| Emploi tout usage: | Pour le raccordement de compensation BUS L2 dans les cellules ou sur le terrain. Les systèmes de BUS de terrain sériels sont utilisés pour les échanges d‘informations entre les systèmes d‘automation et également pour les appareils décentralisés sur le terrain. Ce câble est caractérisé par la structure combinée des données et l'alimentation dans un seul câble. Deux couches de bande d‘acier galvanisé protègent les conducteurs des rongeurs. Le câble répond à une résistance d‘isolation de 180 minutes. |
Construction
| Construction du conducteur: | En cuivre nu, multibrin, 0.65 (19x0.14mm) |
| Isolation: | Polyéthylène écumer |
| Protection à la flamme: | Film non propagateur de la flamme |
| Marquage des conducteurs: | Rouge/vert |
| Nombre de paires: | 1 |
| Mode de torsade: | Par paires, torsadés en longueur par couches |
| Enrubannage: | Feuille de plastic |
| Blindage: | Tresse de cuivre |
| Densité tresse de fils de cuivre: | env. 60% |
| Construction du conducteur 2: | En cuivre nu, multibrin, selon VDE 0295 cl.5 |
| Isolation 2: | Compound thermoplastique |
| Protection à la flamme: | Film non propagateur de la flamme |
| Enrubannage: | Feuille de plastic |
| Gaine intérieure: | Compound thermoplastique |
| Blindage général: | Tresse de fils de cuivre étamé |
| Densité tresse de fils de cuivre: | env. 85% |
| Armature: | Bandes d‘acier léger (CL) |
| Gaine extérieure: | Polyuréthane (PUR) |
| Couleur de la gaine: | Orange |
| Easy Strip: | Non |
Caractéristiques électriques
| Atténuation (1MHz): | 0.00 dB/100m |
| Atténuation (4MHz): | 0.00 dB/100m |
| Atténuation (10MHz): | 0.00 dB/100m |
| Atténuation (16MHz): | 0.00 dB/100m |
| Atténuation (20MHz): | 0.00 dB/100m |
| Atténuation (31.25MHz): | 0.00 dB/100m |
| Atténuation (62.25MHz): | 0.00 dB/100m |
Caractéristiques thermiques
| Température à l'âme fixe max: | 80°C |
| Température à l'âme mobile max: | 80°C |
| Température ambiante fixe min: | -40°C |
| Température ambiante mobile min: | -40°C |
Caractéristiques mécaniques
| Poids du cuivre: | 139 kg/1000m |
| Poids: | 40 kg/100m |
| Rayon de courbure min. fixe: | 8x Ø du câble |
| Diamètre: | 16.3 mm |
| Force de traction: | < 1500N |
Normes
| Approbations: | PROFIBUS |
| Ce produit est conforme: | Directive basse tension 214/35/EU |
| Non propagateur de la flamme: | CEI 60332-1-2 |
| Sans halogène: | Oui |
| Maintien de l'isolation: | CEI 60331-11/-21 (180 minutes) |
| Stabilité aux produits chimiques: | Très bonne vers huiles, acides et bases |
| Résistance aux intempéries: | Bonne, résistant au rayonnement UV limité |
| Approprié pour un tirage à l'air libre: | Limité |
| Approprié pour un tirage dans le sol : | Non |
| Sans halogène: | Oui |
