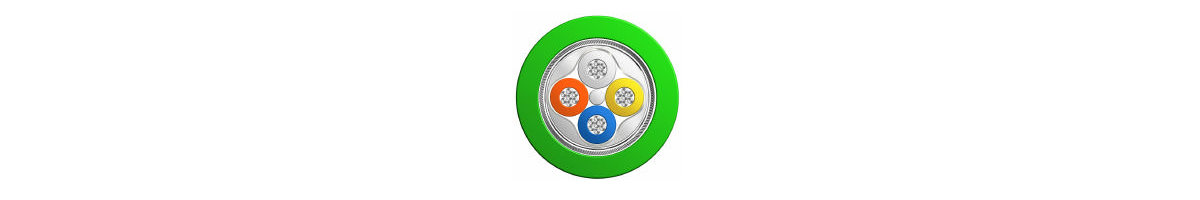

Profinet PVC (St) C 2x2xAWG22/7 vt
Easy Strip CMG/PLTC

Profinet PVC (St) C 2x2xAWG22/7 vt
Easy Strip CMG/PLTC

Diamètre
6.5 mm
Poids
6.8 kg/100m
No d'article
999290001

Veuillez vous connecter pour pouvoir utiliser le caddie et passer vos commandes.

Se connecter

Spécifications

  • Normes
    Approbations

    UL AWM et listed

    Ce produit est conforme

    Directive basse tension 214/35/EU

    UL listed

    CMG/PLTC

    Non propagateur de la flamme

    UL 1685 CSA FT4

    Stabilité aux produits chimiques

    Limité aux huiles, acides et bases

    Résistance aux intempéries

    Limité, résistant au rayonnement UV selon UL

    Résistant aux rayons UV

    UL 1581 Sec. 1200

    Approprié pour un tirage à l'air libre

    Non

    Approprié pour un tirage dans le sol

    Non

    Sans halogène

    Non

  • Caractéristiques électriques
    Impédance caractéristique

    100Ω (±15Ω)

    Résistance de boucle à 20°C

    ≤ 120Ohm/km

    Temps de propagation de signal

    ≤ 5.3ns/m

    Atténuation (1MHz)

    1.8

    Atténuation (4MHz)

    3.6

    Atténuation (10MHz)

    6.0

    Atténuation (16MHz)

    7.6

    Atténuation (20MHz)

    8.7

    Atténuation (31.25MHz)

    11.0

    Atténuation (62.25MHz)

    16.0

    Atténuation (100MHz)

    21.0

    Tension nominale UL

    600V

    Tension d'essai

    700V

  • Construction
    Type

    Profinet

    Construction du conducteur

    En cuivre étamé, 7 brins

    Isolation

    Polyéthylène (PE)

    Marquage des conducteurs

    Blanc/jaune/bleu/orange

    Mode de torsade

    Quartage

    Enrubannage

    Feuille de plastic

    Gaine intérieure

    PVC

    Blindage général

    Feuille d'aluminium et par tresse de fils de cuivre étamé

    Densité tresse de fils de cuivre

    env. 85%

    Gaine extérieure

    PVC

    Easy Strip

    Oui

    Catégorie

    5e

  • Caractéristiques mécaniques
    Poids du cuivre

    31.3 kg/1000m

    Poids

    6.8 kg/100m

    Rayon de courbure min. mobile

    8x Ø du câble

    Rayon de courbure min. fixe

    5x Ø du câble

    Diamètre

    6.5

    Force de traction

    < 150N

    Flexions répétées

    max. 3 mio avec diamètre courbure 200mm

  • Emploi tout usage
    Emploi tout usage

    Ce câble PROFINET type C peut être utilisé en installation à haute fl exibilité (p. ex. les chaînes d’entraînement) pour la connexion
    entre les composants du Bus. Les exigences d’un niveau élevé en matière de transmission des données sont remplies et le blindage
    permet l’application de ce câble dans des environnements industriels rudes. Avec le listing UL (CMG/PLCT), les nouvelles directives de la norme NFPA 79 sont respectées.

  • Caractéristiques thermiques
    Température à l'âme fixe max

    70°C

    Température à l'âme mobile max

    50°C

    Température ambiante fixe min

    -20°C

    Température ambiante mobile min

    -10°C

Spécifications


Normes
Approbations: UL AWM et listed
Ce produit est conforme: Directive basse tension 214/35/EU
UL listed: CMG/PLTC
Non propagateur de la flamme: UL 1685 CSA FT4
Stabilité aux produits chimiques: Limité aux huiles, acides et bases
Résistance aux intempéries: Limité, résistant au rayonnement UV selon UL
Résistant aux rayons UV: UL 1581 Sec. 1200
Approprié pour un tirage à l'air libre: Non
Approprié pour un tirage dans le sol : Non
Sans halogène: Non

Caractéristiques électriques
Impédance caractéristique: 100Ω (±15Ω)
Résistance de boucle à 20°C: ≤ 120Ohm/km
Temps de propagation de signal: ≤ 5.3ns/m
Atténuation (1MHz): 1.8
Atténuation (4MHz): 3.6
Atténuation (10MHz): 6.0
Atténuation (16MHz): 7.6
Atténuation (20MHz): 8.7
Atténuation (31.25MHz): 11.0
Atténuation (62.25MHz): 16.0
Atténuation (100MHz): 21.0
Tension nominale UL: 600V
Tension d'essai: 700V

Construction
Type: Profinet
Construction du conducteur: En cuivre étamé, 7 brins
Isolation: Polyéthylène (PE)
Marquage des conducteurs: Blanc/jaune/bleu/orange
Mode de torsade: Quartage
Enrubannage: Feuille de plastic
Gaine intérieure: PVC
Blindage général: Feuille d'aluminium et par tresse de fils de cuivre étamé
Densité tresse de fils de cuivre: env. 85%
Gaine extérieure: PVC
Easy Strip: Oui
Catégorie: 5e

Caractéristiques mécaniques
Poids du cuivre: 31.3 kg/1000m
Poids: 6.8 kg/100m
Rayon de courbure min. mobile: 8x Ø du câble
Rayon de courbure min. fixe: 5x Ø du câble
Diamètre: 6.5
Force de traction: < 150N
Flexions répétées: max. 3 mio avec diamètre courbure 200mm

Emploi tout usage
Emploi tout usage: Ce câble PROFINET type C peut être utilisé en installation à haute fl exibilité (p. ex. les chaînes d’entraînement) pour la connexion entre les composants du Bus. Les exigences d’un niveau élevé en matière de transmission des données sont remplies et le blindage permet l’application de ce câble dans des environnements industriels rudes. Avec le listing UL (CMG/PLCT), les nouvelles directives de la norme NFPA 79 sont respectées.

Caractéristiques thermiques
Température à l'âme fixe max: 70°C
Température à l'âme mobile max: 50°C
Température ambiante fixe min: -20°C
Température ambiante mobile min: -10°C
